Oczyszczalnia ścieków Łańcuchowy zgarniacz do błota Producent Osadnik Niemetalowy zgarniacz do szlamu
1. Zgarniacz błota z płytą łańcuchową ma zastosowanie do zgarniania, zgarniania szumowiny i piasku prostokątnych zbiorników, takich jak osadniki, piaskowniki, separatory oleju w rafineriach ropy naftowej, stacjach wodnych lub oczyszczalniach ścieków.
2. Zgarniacz błota z płytą łańcuchową powinien być używany w połączeniu z urządzeniami pomocniczymi, takimi jak rura zbierająca olej i zawór spustowy błota, aby oddzielić plamę oleju na powierzchni wody oraz błoto i piasek na dnie basenu i zakończyć wstępne oczyszczanie leczenie.
3. Przed wejściem do osadnika ścieki muszą zostać przefiltrowane, aby uniemożliwić przedostanie się do nich dużych obiektów pływających.

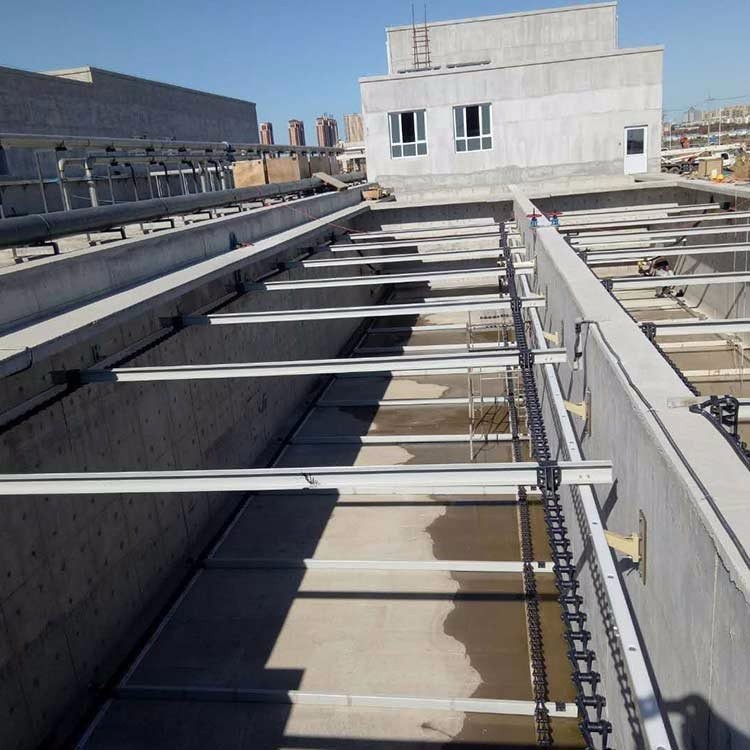

4. Napędzany dwoma równoległymi łańcuchami, skrobak do błota porusza się w ciągłej linii prostej w basenie.Szybkość działania jest niska, a zakłócenia w ściekach niewielkie, co sprzyja odkładaniu się osadów i poprawie zdolności zgarniania błota.Okrągłe działanie dwóch równoległych zamkniętych łańcuchów sprawia, że kierunek pracy górnego i dolnego łańcucha zmienia się w sposób naturalny, bez konieczności kontrolowania kierunku odwrotnego, co upraszcza procedurę kontroli i oszczędza koszty.Urządzenie napędowe instalowane jest na platformie na szczycie basenu, ułatwiając naprawę i konserwację sprzętu i urządzeń elektrycznych.
Zasada działania

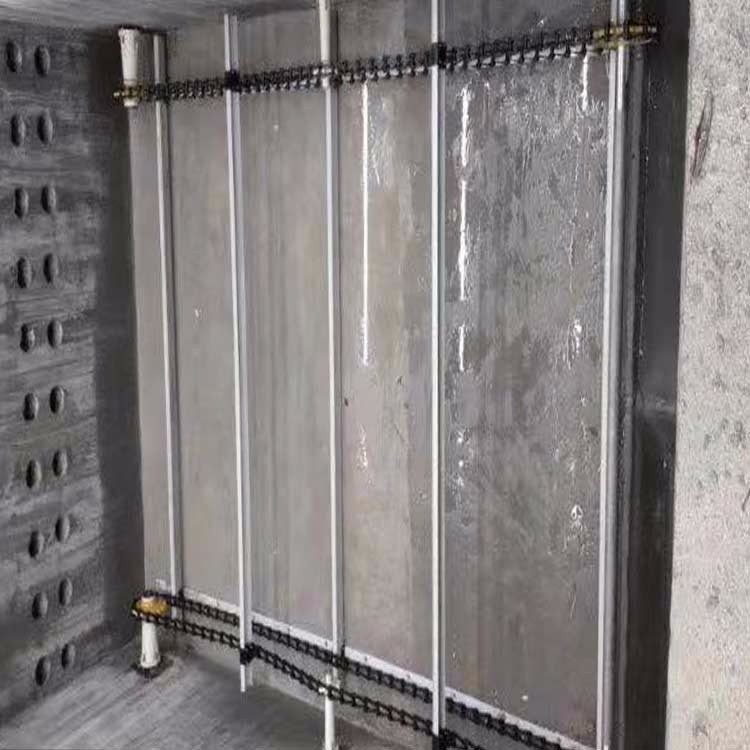

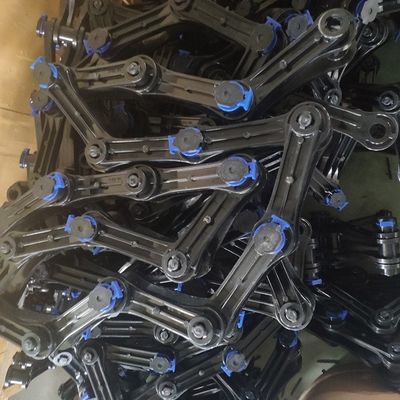

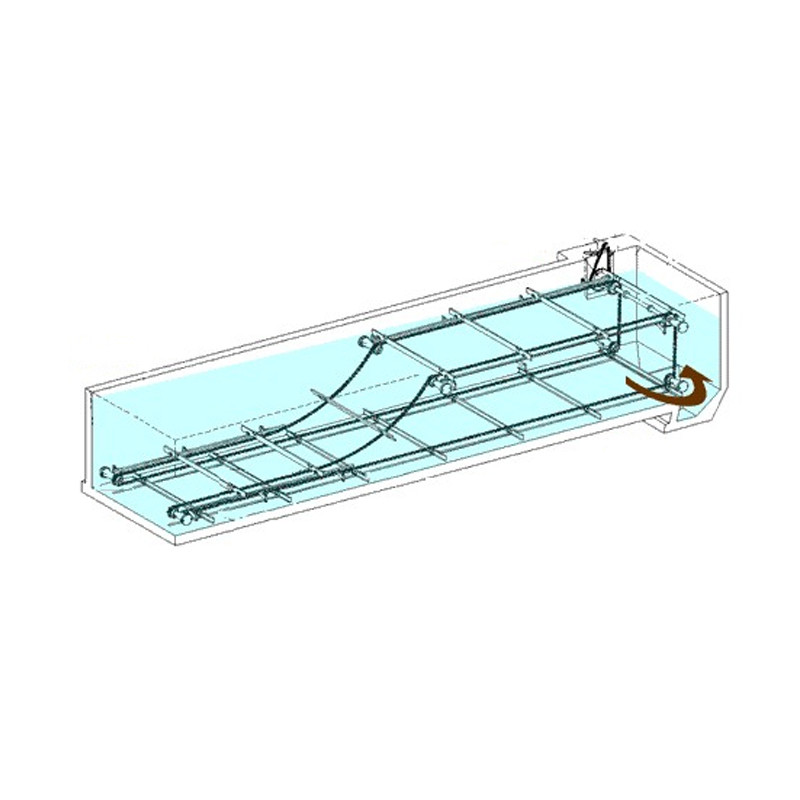

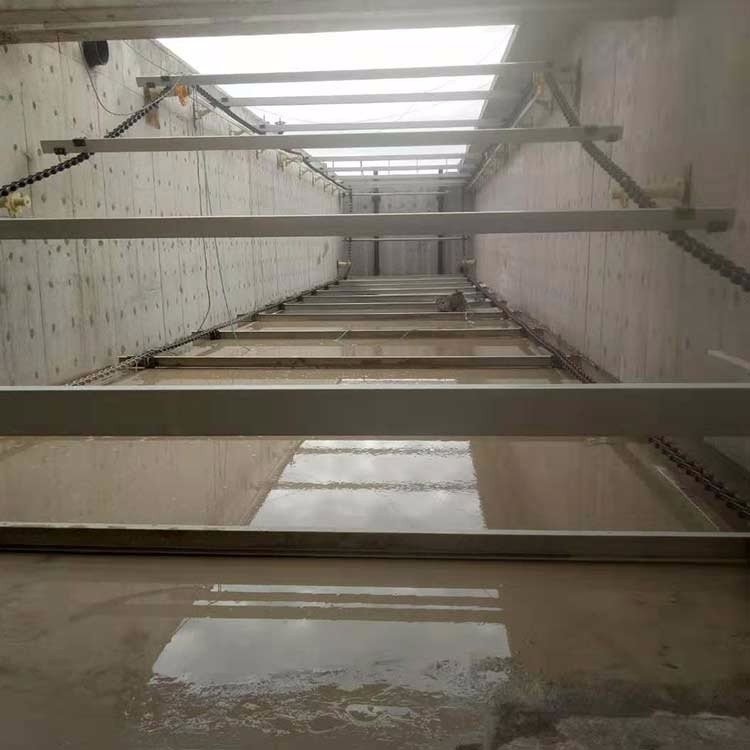

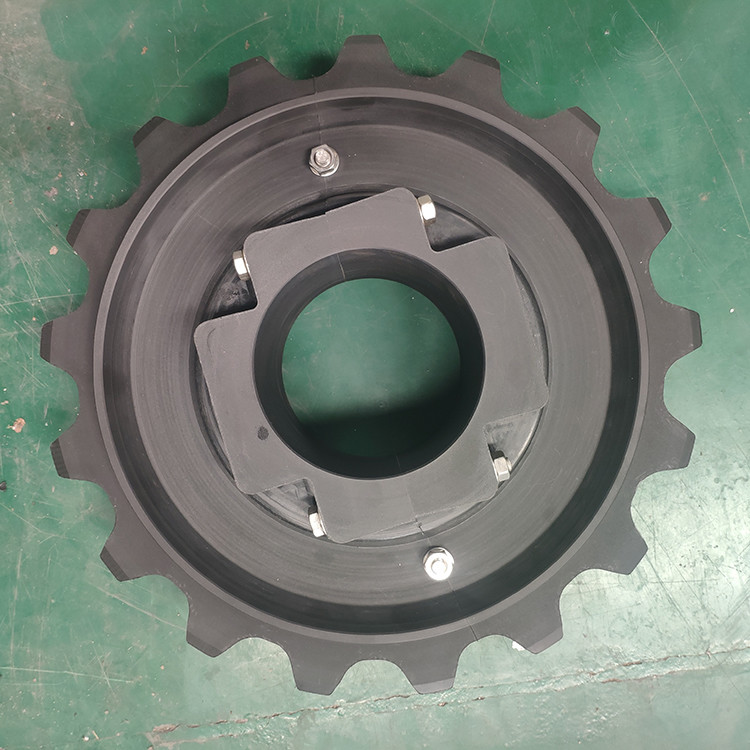

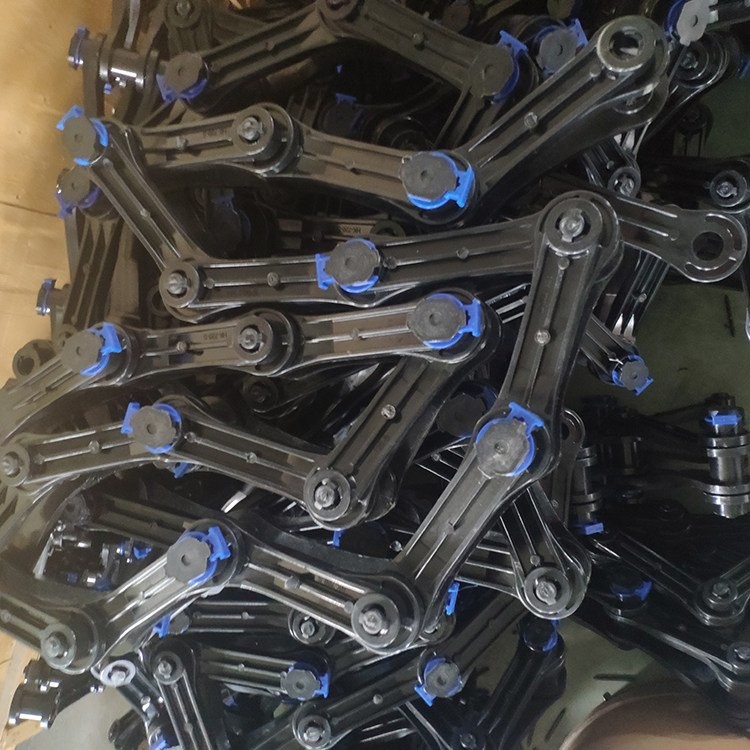

Zgarniacz oleju z płytą łańcuchową jest wyposażony w dwa równoległe, zamknięte łańcuchy trakcyjne.Jest wyposażony w wiele skrobaków.Pod wpływem siły napędowej urządzenia napędowego łańcuch i zgarniacz poruszają się wzdłuż koła prowadzącego i szyny prowadzącej ustawionej na górnej i dolnej stronie osadnika tworząc czworoboczny tor.Skrobak może poruszać się powoli w górę iw dół, aby zeskrobać pływającą pozostałość oleju od końca wlotu wody do rury zbierającej olej na końcu wlotu wody i wyładować ją. Osad osadzony na dnie zbiornika jest zeskrobywany od końca wlotu do osadnik na końcu wylotowym i odprowadzany przez zawór spustowy osadu, kończąc w ten sposób wstępne mechaniczne oczyszczanie ścieków.
Charakterystyka wydajności
1. Prędkość poruszania się zgarniacza jest umiarkowana, co ma niewielki wpływ na ścieki i sprzyja sedymentacji zawiesin.
2. Zgarniacz wykonuje ciągły ruch obrotowy w basenie, bez cofania się, a urządzenie napędowe znajduje się na platformie powierzchni basenu, dzięki czemu dystrybucja zasilania i konserwacja są bardzo proste.
3. Może być również używany jako skimmer bez dodatkowego mechanizmu.
Parametr
| Numer modelu / parametry | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Średnica basenu Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody od strony basenu H2(m) | 3.0 ~ 4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Prędkość wokół linii v(m／min) | 2,0~3,0 | |||||||||
| Wymiary koła kroczącego (mm) | Φ400x120 | Φ120x450 | ||||||||
| moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| Ł | Zgodnie z wymaganiami użytkownika | |||||||||
| Ciśnienie wokół koła P1(KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
