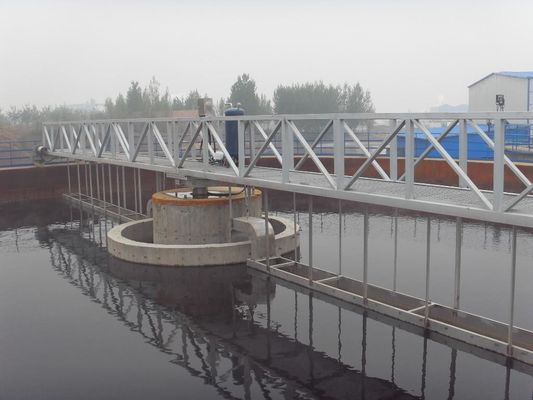

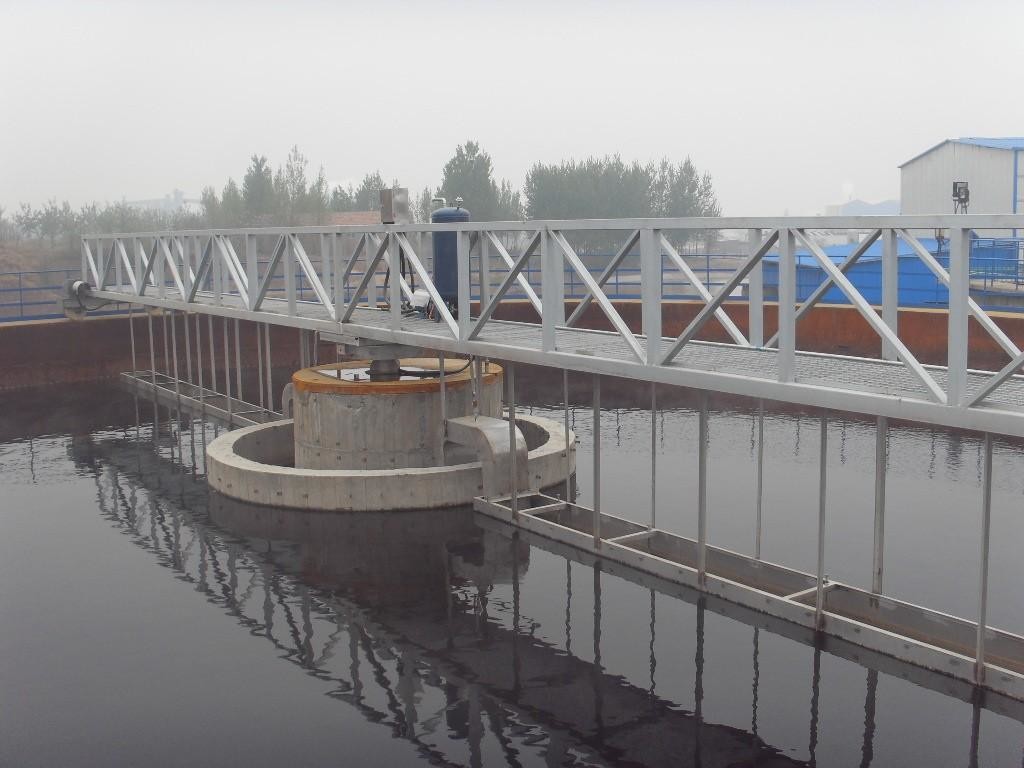

Bezpieczna i łatwa obsługa System zgarniacza błota Zbiornik zagęszczający grawitacyjny stosowany w dużych oczyszczalniach ścieków
Do klientów:
Wszystkie rodzaje urządzeń można dostosować do własnych wymagań.Prosimy o podanie parametrów, schematów blokowych lub innych wymagań.Szybka odpowiedź zostanie dostarczona w ciągu 12 godzin przez e-mail lub czat online.
Struktura i zasada działania
Sterowanie zagęszczaczem osadu obejmuje kontrolę ilości wprowadzanego osadu oraz ilości odprowadzanego zagęszczonego osadu.W normalnych warunkach przed zagęszczaczem nie ma zbiornika magazynowego osadu, dzięki czemu osad odprowadzany z oczyszczalni trafia bezpośrednio do zbiornika zagęszczającego.Dlatego kontrola zbiornika zagęszczającego dotyczy głównie kontroli zrzutu zagęszczonego osadu.Metody kontroli zrzutu osadów skoncentrowanych obejmują głównie:
(1) Użyj timera do sterowania uruchamianiem i zatrzymywaniem pompy błota;
(2) Użyj timerów i wstępnie ustawionych liczników do kontrolowania codziennego zrzutu pewnej ilości skoncentrowanego osadu;
(3) Użyj timera do sterowania uruchomieniem pompy szlamu i użyj miernika stężenia szlamu, aby wykryć, kiedy stężenie szlamu spadnie do określonego ustawionego stężenia i zatrzymaj pompę;
(4) Użyj timera do sterowania uruchomieniem pompy i użyj miernika stężenia osadu, przepływomierza i wstępnie ustawionego licznika, aby kontrolować zatrzymanie pompy, gdy pewna ilość ciał stałych (pod względem masy suchego osadu) jest rozładowywany za każdym razem
Opis

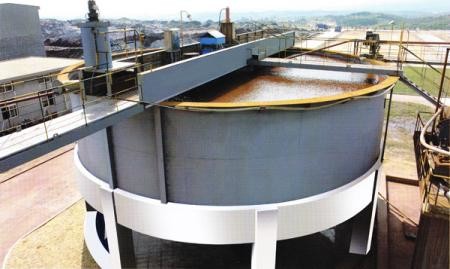

Konstrukcje stosowane do zagęszczania osadów.Zasadniczo przyjmuje kształt przepływu pionowego lub promieniowego.Można go podzielić na pracę przerywaną i pracę ciągłą.Pierwsza stosowana jest głównie w małych oczyszczalniach ścieków lub oczyszczalniach ścieków przedsiębiorstw przemysłowych, a druga w dużych i średnich oczyszczalniach ścieków.Kształt zbiornika zagęszczania grawitacyjnego ciągłego jest taki sam jak osadnika z przepływem promieniowym.Można go podzielić na trzy typy: zgarniacz i mieszadło osadu, bez zgarniacza oraz zagęszczacz wielowarstwowy (ze zgarniaczem).
Parametry
| Numer modelu/parametry | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Średnica basenu Φ(m) | 25 30 35 40 45 50 | ||||||
| Głębokość basenu H(m) | 4.0～5.5 (zgodnie z wymaganiami użytkownika) | ||||||
| Głębokość wody po stronie basenu H1(m) | 3.5～5.0 (zgodnie z wymaganiami użytkownika) | ||||||
| Prędkość linii zewnętrznej krawędzi V (m／min) | 2,0 ~ 3,0 | ||||||
| Moc silnika N(KW) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Rozmiar instalacji (mm) | b | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Zgodnie z wymaganiami użytkownika | ||||||
| H3 | Zgodnie z wymaganiami użytkownika | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Obciążenie pionowe platformy środkowej kolumny P1(KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| Obciążenie mostu roboczego P2(KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Maksymalny moment roboczy M(Nm) | 140 | 168 | 268 | 448 | 505 | 560 | |
Główne cechy
1. Koryta wlotowe i wylotowe wokół osadnika są zaprojektowane z sekcjami bocznymi, aby zapewnić równomierne rozprowadzanie i odpływ wody wokół osadnika.
2. Urządzenie napędowe przyjmuje kombinację śrubowego reduktora biegów i reduktora ślimakowego, aby zapewnić wyjściowy moment obrotowy i prędkość, a efekt transmisji jest wysoki;reduktor wyposażony jest w zabezpieczenie przed nadmiernym momentem obrotowym, które jest bezpieczne i niezawodne w działaniu.
3. Gdy φ≤40m stosuje się słomkę jednostronną, a jeśli φ>40m stosuje się słomkę dwustronną.
4. Rura ssąca osadu wykorzystuje poziomą perforowaną rurę do odprowadzania osadu, co nie zakłóca przepływu gęstości w zbiorniku i zapewnia stabilność wody.
5. Odsysanie szlamu na stożkowej rurze ssącej szlamu jest wyjątkowo zaprojektowane i przyjmuje zmienny skok otworów, od wewnątrz na zewnątrz, od małych do dużych, aby zapewnić zrównoważone zasysanie szlamu na dnie całego stawu, zwiększyć stężenie ssania szlamu i oszczędzać moc przepływu wstecznego osadu.
6. Istnieją dwa sposoby szumowania: szumowanie płytowe i szumowanie rurowe (pierwszy jest stosowany konwencjonalnie).
7. Sprzęt jest łatwy w obsłudze, a jego działaniem można bezpośrednio sterować lokalnie/zdalnie.

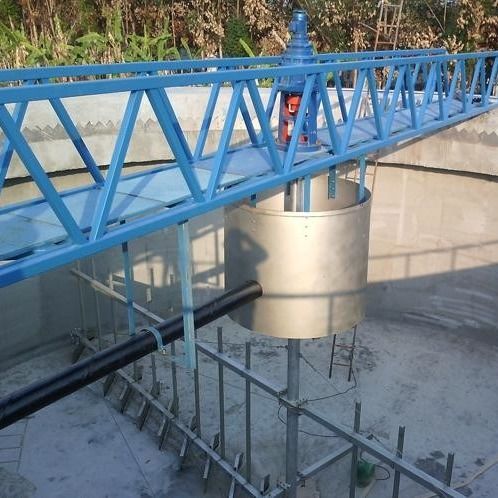

Schemat i schemat instalacji
Napęd belki końcowej 2. Szczotka do czyszczenia zlewu 3. Kosz na żużel 4. Zbiornik na szlam 5. Siłownik przepływu stabilizującego 6. Centralny zbiornik na szlam 7. Wspornik centralny 8. Kolektor mocy 9. Kolektor ssawny i szlamowy 10. Rura ssąca szlam 11. Praca pomost 12. Zgarniacz żużla 13. Przegroda szumowiny 14. Płyta przelewu wody 15. Płyta zgarniacza żużla
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży, jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłki, postarają się jak najlepiej zapisać ilość kontenerów.
