Zgarniacz szlamu z napędem centralnym ze stali nierdzewnej Zbiornik sedymentacyjny Zgarniacz szlamu z napędem peryferyjnym

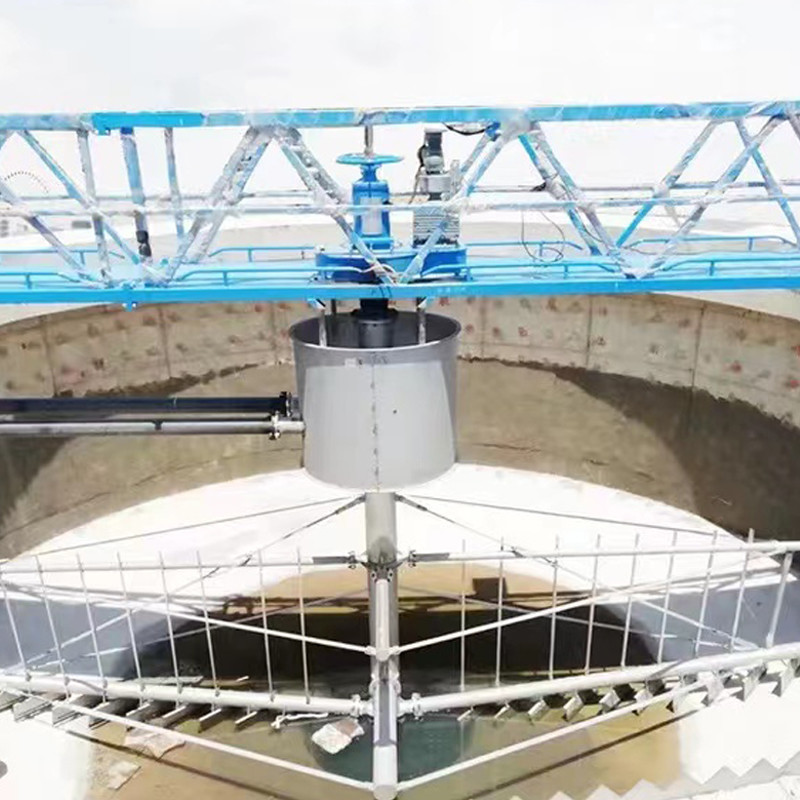

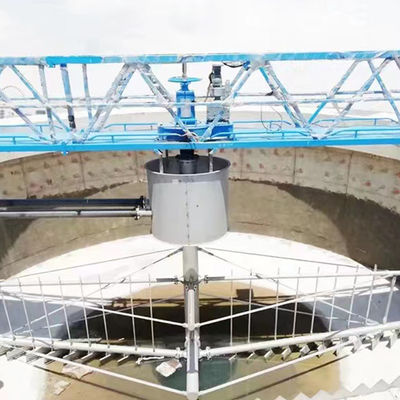

Obciążenie zgarniacza z napędem centralnym działa na środek mostu roboczego.Centralny mechanizm napędowy napędza obracanie urządzenia zgarniającego i zbierającego.Zgarniacz kierunkowy zgarnia szlam z dna osadnika do centralnego zbiornika szlamu i odprowadza go ze zbiornika szlamu pod ciśnieniem hydrostatycznym.Ta maszyna jest używana do osadnika o przepływie amplitudowym o małej średnicy.
Zasada działania
Surowa woda przepływa promieniowo do zbiornika przelewowego wokół basenu po rozprowadzeniu przez centralny cylinder dystrybucji wody.Wraz ze spadkiem natężenia przepływu zawiesiny w zbiorniku wodnym są oddzielane i osiadają na dnie basenu.Szlam jest zgarniany do centralnego zbiornika osadu przez zgarniacz poprzez napęd zwalniający i przenoszenie zawieszonych elementów i odprowadzany z basenu siłą hydrostatyczną lub pompą.
cechy produktu
1. Prosta struktura, wygodna konserwacja i zarządzanie;
2. Stabilna praca, bezpieczna i niezawodna praca;
3. Efekt zbierania osadu jest dobry, a zawartość wody w odprowadzanym osadzie jest niska.
Parametry produktu
|
Parametr / model Szerokość basenuΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody od strony basenu H2(m) | 3.0 ~ 4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Prędkość wokół linii V(m／min) | 1,8~2,2 | |||||||||
| Wymiary koła kroczącego (mm) | 400x120 | 420x150 | ||||||||
| Moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||

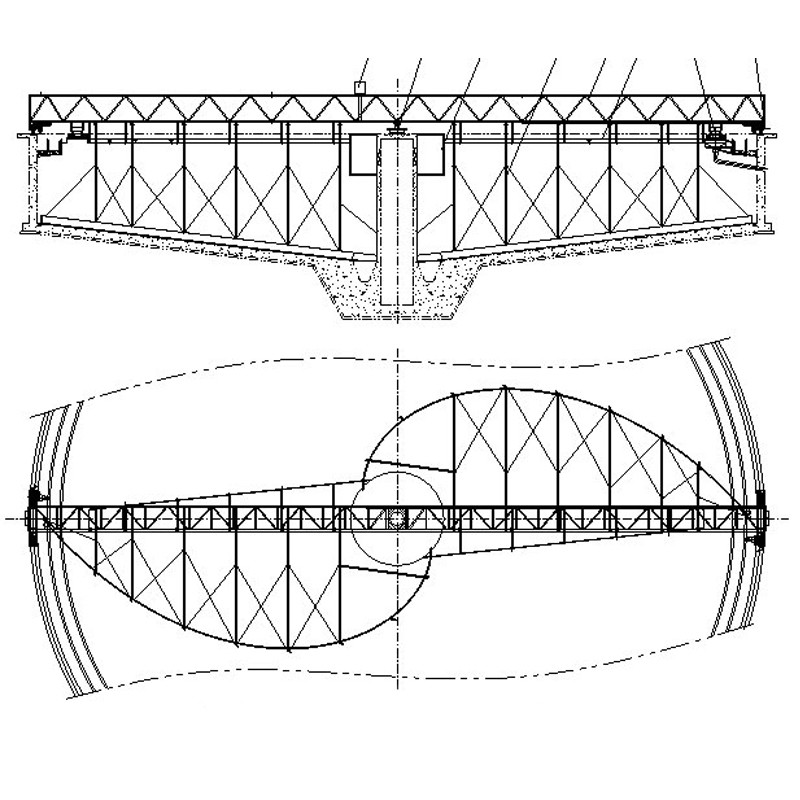

| Rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| Ł | Zgodnie z wymaganiami użytkownika | |||||||||
| Ciśnienie wokół koła P1(KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
