Zgarniacz osadu z napędem centralnym z pełnym mostem Producent Wysokowydajny sprzęt do oczyszczania ścieków
Zgarniacz błota z napędem centralnym ma szerokie zastosowanie do zgarniania i odprowadzania osadu z osadnika o przepływie promieniowym (okrągłym) o średnicy generalnie nie większej niż 18 m w elektrowni wodnej lub oczyszczalni ścieków w projekcie zaopatrzenia w wodę i odwadniania.Ma rozsądną strukturę, wysoką wydajność, wygodną obsługę i konserwację oraz jest idealnym wsparciem dla projektu oczyszczania ścieków.
Zasada działania

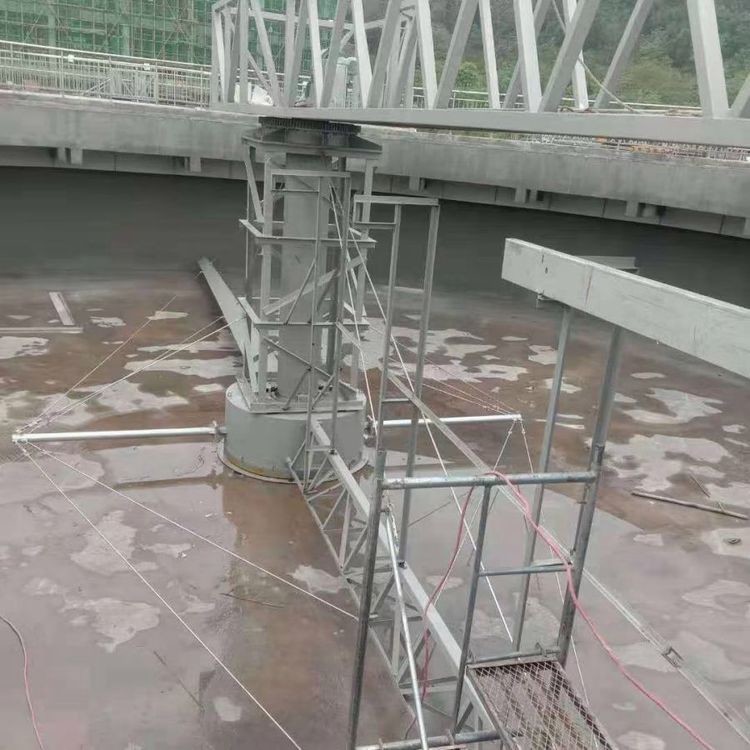

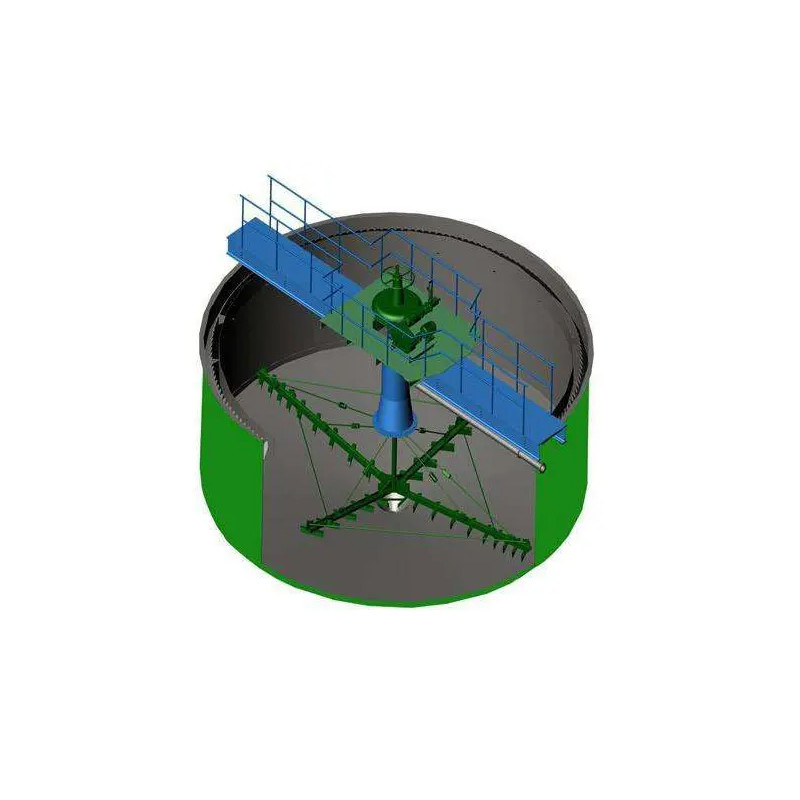

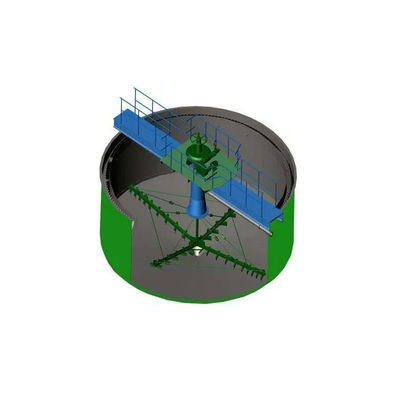

Zgarniacz błota z napędem centralnym przyjmuje napęd centralny i typ zawieszenia.Po dopłynięciu do bębna ściekowego z rury dopływowej pod mostem roboczym ścieki wypływają równomiernie promieniście na obrzeże.Zawieszony osad po sedymentacji osadza się na dnie zbiornika.Urządzenie napędowe napędza centralny pionowy wał, aby się obracał, i napędza ramię zgarniacza i skrobak do błota, aby się obracały.Po zeskrobaniu osadu z obrzeży zbiornika do centralnego osadnika, jest on odprowadzany ze zbiornika przewodem odprowadzającym osad pod wpływem ciśnienia hydrostatycznego panującego w zbiorniku. obrotowe urządzenie zgarniające, a następnie zeskrobane do wiadra na żużel za pomocą skrobaka i wyładowane z basenu;Supernatant przelewa się do kanału wylotowego i jest odprowadzany przez trójkątną płytę przelewową wylotu.
Operacja Uwaga
1. Przygotowania przed uruchomieniem: sprawdzić, czy reduktor jest napełniony do normalnego poziomu oleju, czy na powierzchni wody nie znajdują się ciała obce przy części jezdnej oraz czy nie ma drewnianych klocków lub innych ciał obcych, aby uniknąć awaria podczas pracy.
2. Podłącz zasilanie silnika i sprawdź sterowanie dodatnie i ujemne.
3. Olej w reduktorze należy wymieniać raz w miesiącu po użyciu, a następnie raz w roku.
4. Podczas eksploatacji sprzętu należy zwrócić uwagę na to, czy działanie jest normalne.W przypadku wykrycia jakiegokolwiek problemu należy przerwać działanie na czas w celu przeprowadzenia kontroli.
Parametry produktu
|
Parametr / model Szerokość basenuΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody od strony basenu H2(m) | 3.0 ~ 4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Prędkość wokół linii V(m／min) | 1,8~2,2 | |||||||||
| Wymiary koła kroczącego (mm) | 400x120 | 420x150 | ||||||||
| Moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| Ł | Zgodnie z wymaganiami użytkownika | |||||||||
| Ciśnienie wokół koła P1(KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
