Producent skrobaków do błota z płytą łańcuchową Skrobak do szlamu ze stali nierdzewnej 304
Łańcuchowy zgarniacz osadu jest urządzeniem wspomagającym osadnik w oczyszczalniach ścieków.Jest specjalnie zaprojektowany do usuwania tłuszczu, koloidu i szlamu z dna zbiornika ze ścieków przemysłowych i miejskich.Zgarniacz oleju łańcuchowego i zgarniacz błota charakteryzują się dostosowaniem środków do lokalnych warunków, elastyczną kontrolą usuwania żużla, stabilną pracą, wygodną obsługą, prostą obsługą i długą żywotnością.
Zasada działania

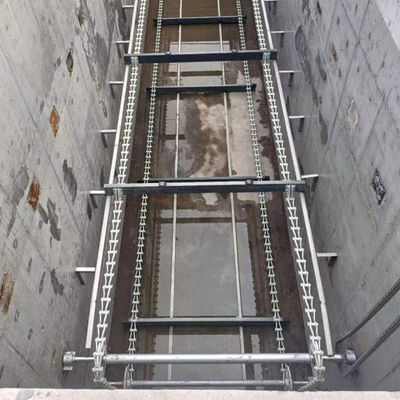

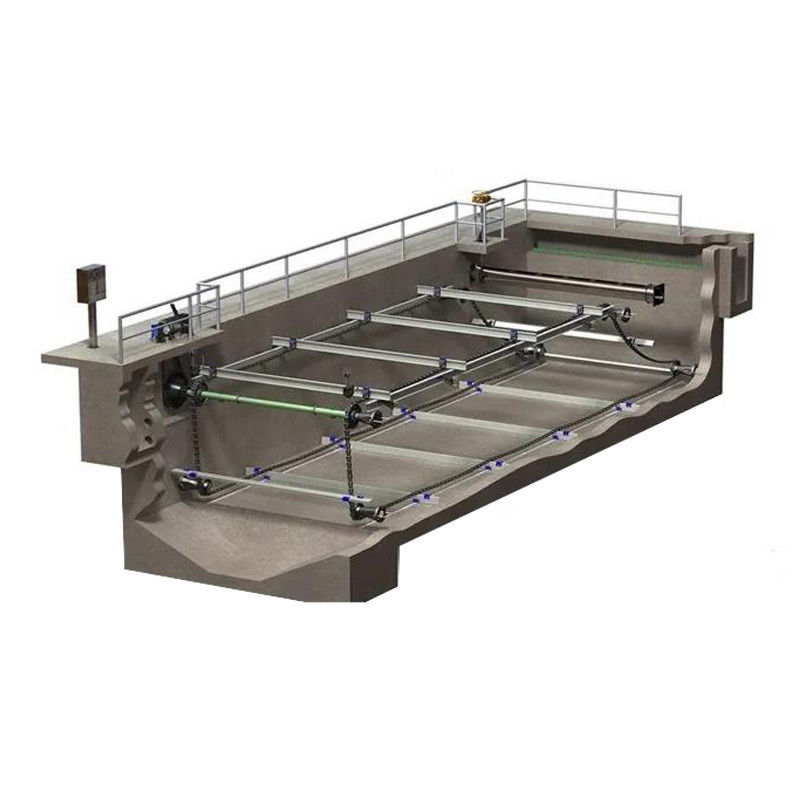

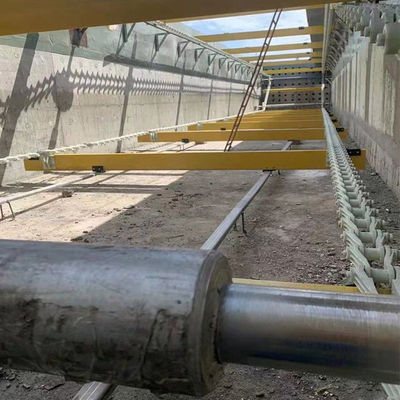

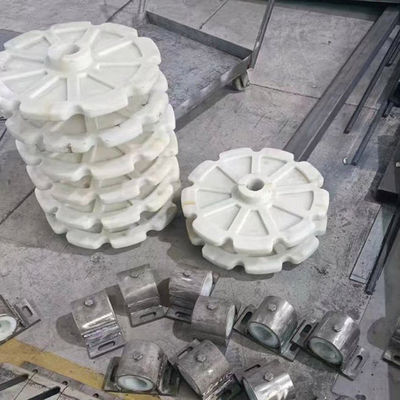

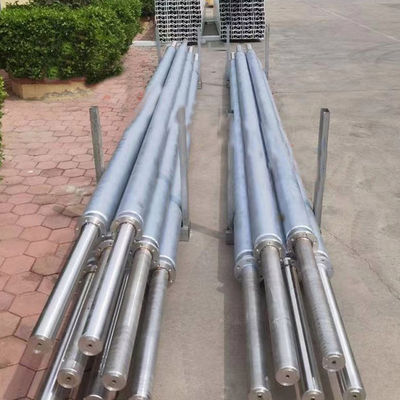

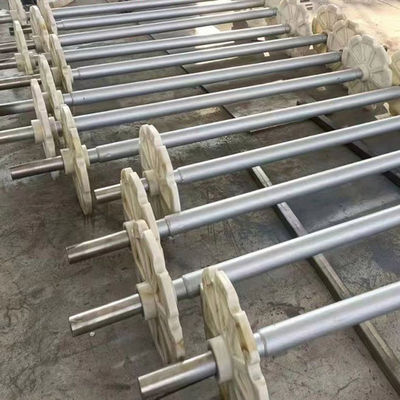

Łańcuchowy zgarniacz błota służy do ciągłego usuwania zawieszonych ciał stałych unoszących się na powierzchni wody oraz szlamu z dna basenu.Zgarniacz oleju porusza się wzdłuż powierzchni i dna basenu i popycha zawieszone ciała stałe od wlotu poziomu cieczy do końca wylotu.Zgarniacz zgarniacza oleju i zgarniacz błota jest zamocowany na obu końcach łańcucha, a zgarniacz oleju i zgarniacz błota są napędzane przez napędzanie koła łańcuchowego.Zgarniacz oleju i zgarniacz błota poruszają się po całej szerokości zbiornika, zgarniając zanieczyszczenia do zbiornika odprowadzającego żużel i szlam do pojemnika na szlam.
Charakterystyka wydajności
1. Prędkość poruszania się zgarniacza jest umiarkowana, co ma niewielki wpływ na ścieki i sprzyja sedymentacji zawiesin.
2. Skrobak wykonuje ciągły ruch obrotowy w basenie i nie musi cofać się tam iz powrotem.Urządzenie napędowe znajduje się na platformie powierzchni basenu, dzięki czemu dystrybucja zasilania i konserwacja są bardzo proste.
3. Może być również używany jako odpieniacz żużla bez dodatkowego mechanizmu.
Parametr
| Numer modelu / parametry | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Średnica basenu Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody od strony basenu H2(m) | 3.0 ~ 4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Prędkość wokół linii v(m／min) | 2,0~3,0 | |||||||||
| Wymiary koła kroczącego (mm) | Φ400x120 | Φ120x450 | ||||||||
| moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| Ł | Zgodnie z wymaganiami użytkownika | |||||||||
| Ciśnienie wokół koła P1(KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
