304 ze stali nierdzewnej skrobak do szlamu ze stali nierdzewnej skrobak do błota zbiornika flotacyjnego Producent

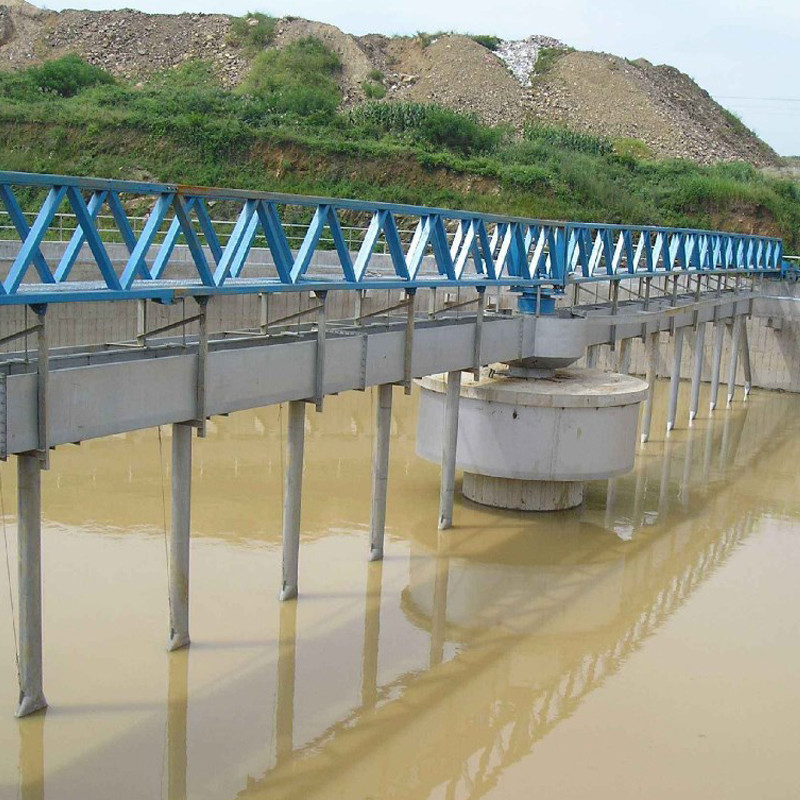

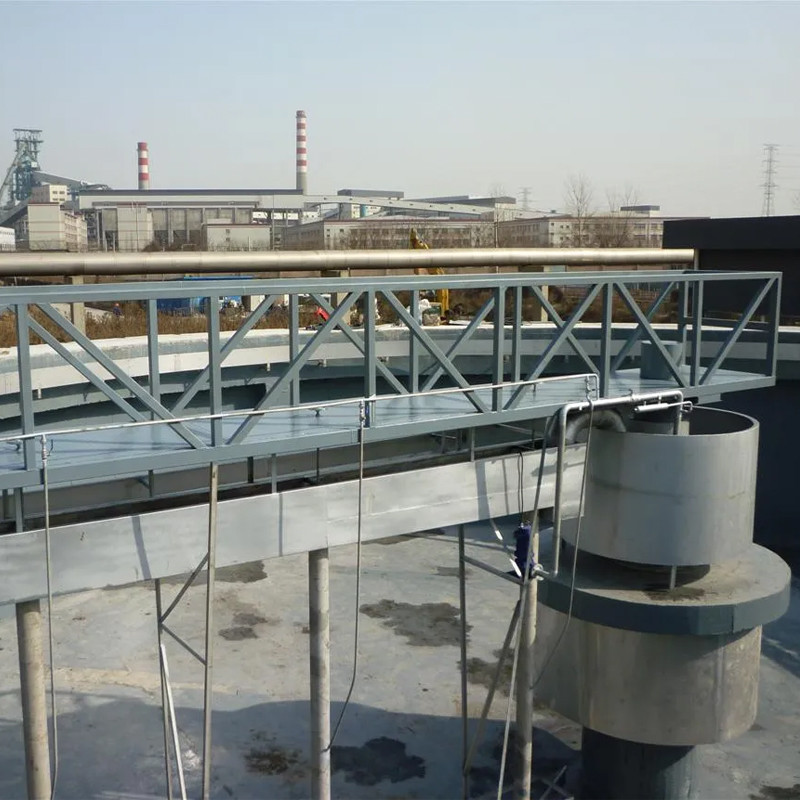

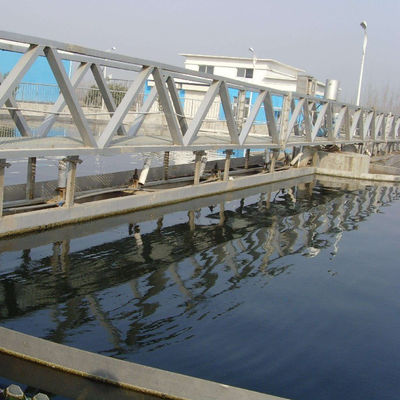

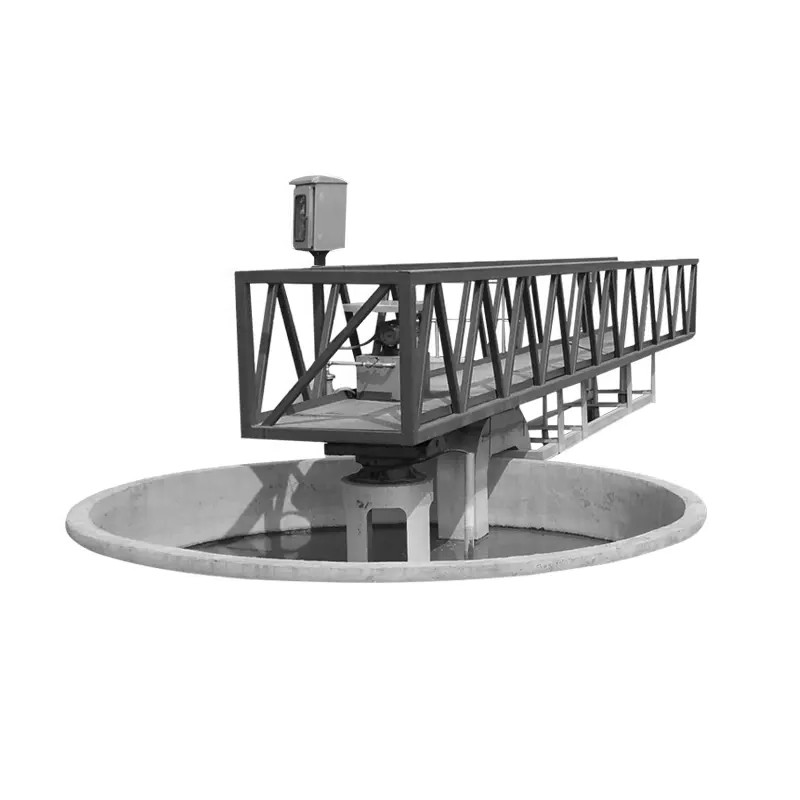

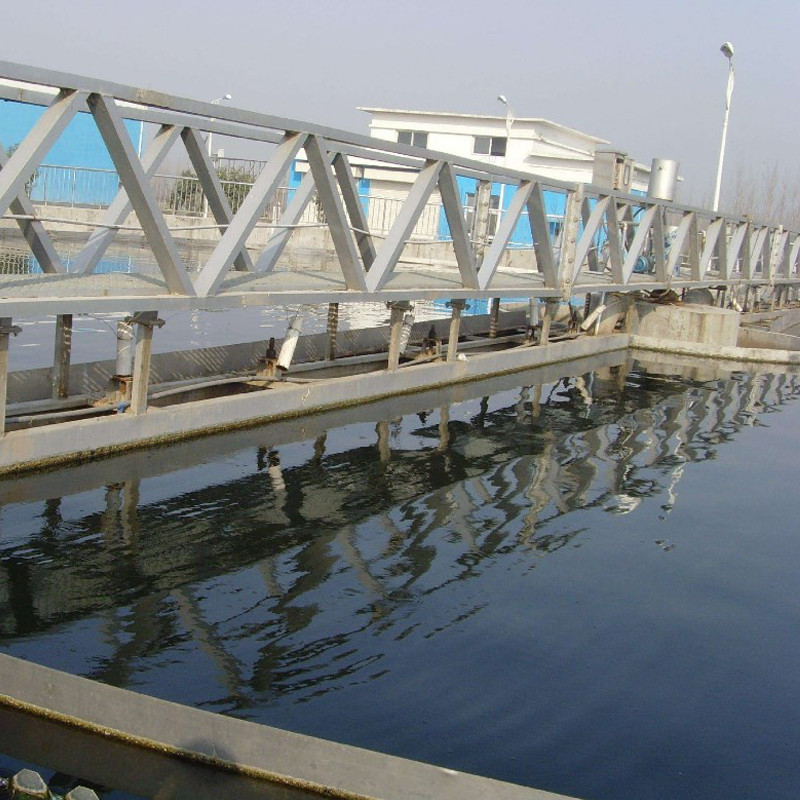

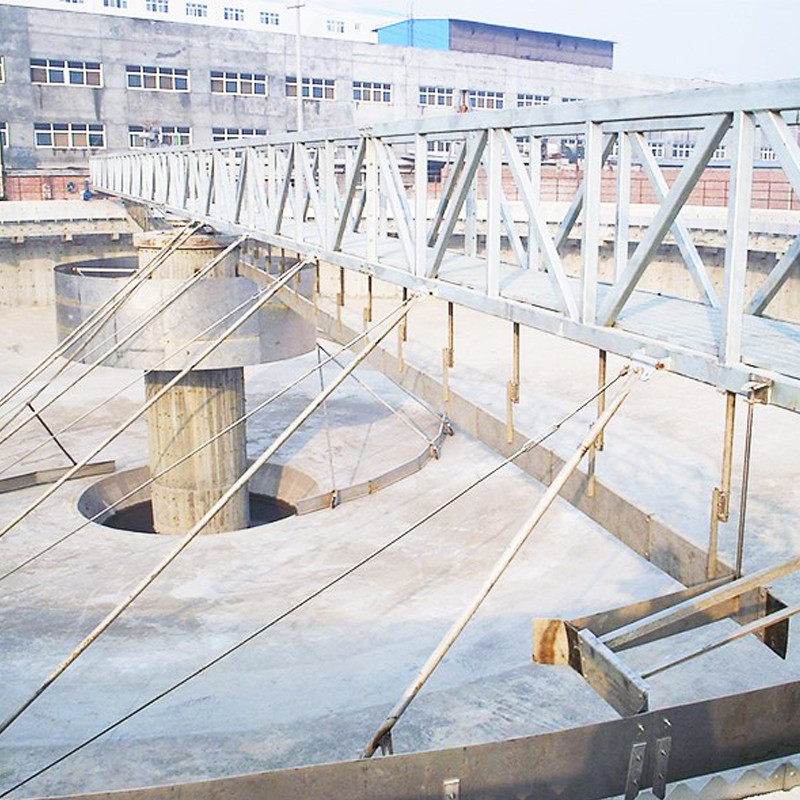

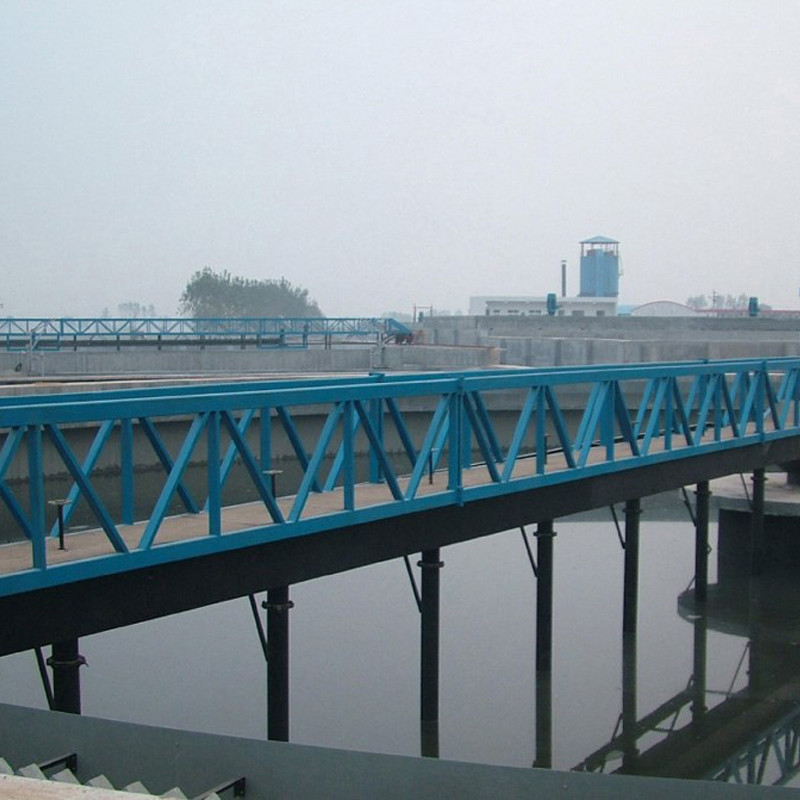

Maszyna do odsysania szlamu z napędem peryferyjnym składa się głównie z mostu roboczego (w tym chodnika i schodów ruchomych), urządzenia napędowego, zbiornika zbierającego szlam, urządzenia do odsysania szlamu, systemu pompowania próżniowego i uszkodzenia syfonu, obrotowego mechanizmu mocującego, zespołu skrobaka, mechanizmu odpieniającego, zespół wiadra żużla , szczotka do czyszczenia jazu, szafa sterownicza, wszystkie elementy złączne, części zamienne itp.
Zasada działania
Obwodowy zgarniacz szlamu i maszyna ssąca zgarnia i zbiera szlam do centralnego zbiornika szlamu za pomocą zgarniacza poprzez napęd zwalniania i przekładnię elementu zawieszenia i odprowadza szlam ze zbiornika za pomocą ciśnienia hydrostatycznego lub pompy.Przyjmuje się środkowy wlot wody i odprowadzanie osadu, a otaczający drenaż przyjmuje się, aby zapewnić równomierny przepływ wody.Zastosowano samozasysające odprowadzanie szlamu z różnicą poziomów cieczy oraz zapewniono urządzenie do zgarniania i odprowadzania szumowiny oraz urządzenie zabezpieczające przed przeciążeniem.
Cechy produktu
1. Most roboczy przyjmuje konstrukcję kratownicową, która jest prosta, stabilna i trwała.
2. Konserwacja jest prosta i wygodna, a koszt eksploatacji niski.
3. Istnieje wiele opcji reduktora przekładni: montowany na wale, prosta i zwarta konstrukcja, wygodna konserwacja;Cykloidalny reduktor koła sworzniowego jest tani i ma wysoką wydajność przekładni.
4. Zgodnie z potrzebami użytkownika, powierzchnia koła chodzącego może być wykonana z gumowego koła technicznego (standardowa konfiguracja), koła stalowego, koła nylonowego i poliuretanu.
5. Wysokowydajny spiralny skrobak osadu logarytmicznego zapewnia niezawodność zbierania osadu.
6. Komponenty elektryczne są typu zewnętrznego, bezpieczne i niezawodne oraz mogą być sterowane losowo i zdalnie.
7. Obwodowe urządzenie do skrobania błota może być produkowane zgodnie z określonym rozmiarem użytkownika.Części mające kontakt z wodą mogą być wykonane ze stali nierdzewnej.
Podanie
Zgarniacz błota z napędem peryferyjnym może być szeroko stosowany w projektach oczyszczania ścieków w miastach, przemyśle chemicznym, tekstylnym, metalurgicznym i innych.Model użytkowy ma zalety rozsądnej struktury, wysokiej wydajności, wygodnej obsługi i konserwacji i jest idealnym projektem oczyszczania ścieków.
Parametry produktu
|
Parametr / model Szerokość basenuΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody od strony basenu H2(m) | 3.0 ~ 4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Prędkość wokół linii V(m／min) | 1,8~2,2 | |||||||||
| Wymiary koła kroczącego (mm) | 400x120 | 420x150 | ||||||||
| Moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| Ł | Zgodnie z wymaganiami użytkownika | |||||||||
| Ciśnienie wokół koła P1(KN) | 9.0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
