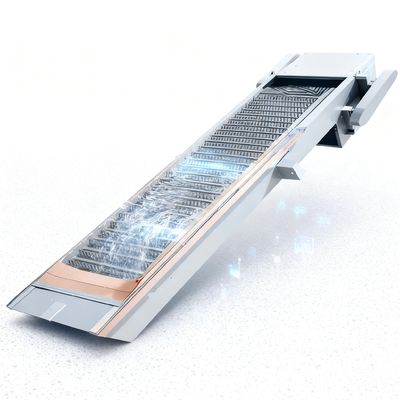

Producent sprzętu do oczyszczania ścieków z brony obrotowej ze stali nierdzewnej
Obrotowa kratka mechaniczna to rodzaj kratki, która może być stale i automatycznie czyszczona.Składa się on z wielu identycznych części przekładni zębatej grabi, które są połączone w grupę zamkniętych łańcuchów zębatych grabi w sposób naprzemienny i równoległy.Napędzany silnikiem i reduktorem, przechodzi przez grupę rowkowanych kół i łańcuchów. Składa się z ciągłego ruchu kołowego z góry na dół, aby osiągnąć cel, jakim jest ciągłe zdejmowanie kratki.
Aplikacja
1. Stosowany w przemyśle papierniczym, uboju, skórzanym, cukrowniczym, winiarskim, spożywczym, tekstylnym, drukarskim i farbiarskim, petrochemicznym i innych. W oczyszczaniu ścieków usuwane są zawiesiny stałe, pływające ciała stałe, osady i inne substancje stałe;
2. Użyteczne substancje, takie jak włókna z recyklingu i osady stosowane w papiernictwie, alkoholu, skrobi, przetwórstwie spożywczym i innych gałęziach przemysłu;
3. Służy do zastąpienia osadnika wstępnego w oczyszczalniach ścieków komunalnych.
Korzyści z wydajności
1. Wysoki stopień automatyzacji, wysoka wydajność separacji, niskie zużycie energii, brak hałasu, dobra odporność na korozję;
2. Może zapewnić ciągłą i stabilną pracę w warunkach bez nadzoru.Zabezpieczenie przed przeciążeniem jest ustawione na automatyczne zatrzymanie sprzętu w przypadku awarii, aby uniknąć przeciążenia sprzętu.
3. Sprzęt może dostosować interwał działania sprzętu zgodnie z potrzebami użytkownika, aby osiągnąć okresową pracę;Może być automatycznie sterowany zgodnie z różnicą poziomu cieczy między przednią i tylną częścią kratki;Posiada również funkcję ręcznego sterowania ułatwiającą konserwację.Użytkownicy mogą dowolnie wybierać zgodnie z różnymi potrzebami pracy.
4. Ze względu na rozsądną konstrukcję urządzenia, ma silną zdolność samooczyszczania, gdy urządzenie działa i nie zostanie zablokowane, więc codzienne obciążenie konserwacją jest niewielkie.
Zasada działania
Podczas transportu łańcucha zębów do górnej i tylnej części urządzenia, dzięki prowadzącej roli koła łańcuchowego i zakrzywionej szyny, równoległe rzędy zębów mogą zostać przesunięte, dzięki czemu stały brud może wpadać do rowka żużlu przez jego posiadać wagę.Kiedy odpadnie czysto, ten rodzaj siatki łatwo przeniesie brud do kanału za siatką.
Parametry
| Numer modelu/parametry | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Szerokość urządzenia B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Szerokość kanału B1 (mm) | B+100 | ||||||||||||||
| Szerokość efektywna bramy B2(mm) | B-157 | ||||||||||||||
| Rozstaw śrub fundamentowych B3 (mm) | B+200 | ||||||||||||||
| Całkowita szerokość urządzenia B4 (mm) | B+350 | ||||||||||||||
|
Luz zęba natarcia b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 <b≤50 | ||||||||||||||
| Kąt montażu α(°) | 60~85 | ||||||||||||||
| Głębokość kanału H (mm) | 800~12000 | ||||||||||||||
| Przenieś do wysokości platformy H1 (mm) | 600 ~ 1200 | ||||||||||||||
| Całkowita wysokość wyposażenia H2 (mm) | H+H1+1500 | ||||||||||||||
|
Wysokość ramy tylnej skrzyni H3 (w W) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Prędkość obrotowa zęba natarcia v (m／min) |
≈2.1 | ||||||||||||||
| moc silnika N(kW) | 0,55~1,1 | 0,75~1,5 | 1,1 ~ 2,2 | 1,5~3,0 | |||||||||||
| utrata głowy (mm) | ≤20 (bez blokady) | ||||||||||||||
| Obciążenie inżynieryjne | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| P(KN) | 1,5 | 2,0 | |||||||||||||

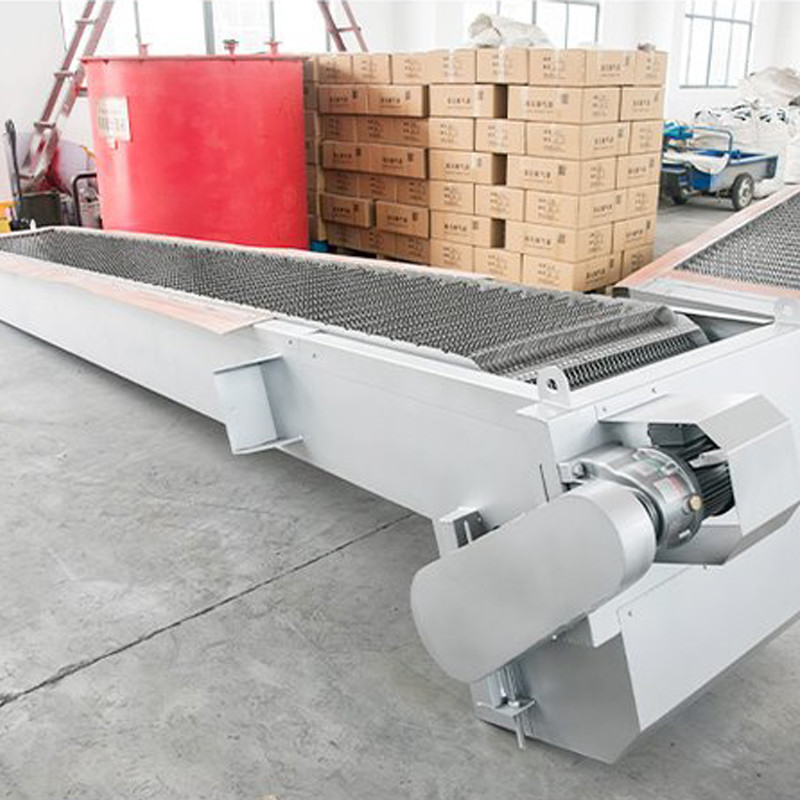

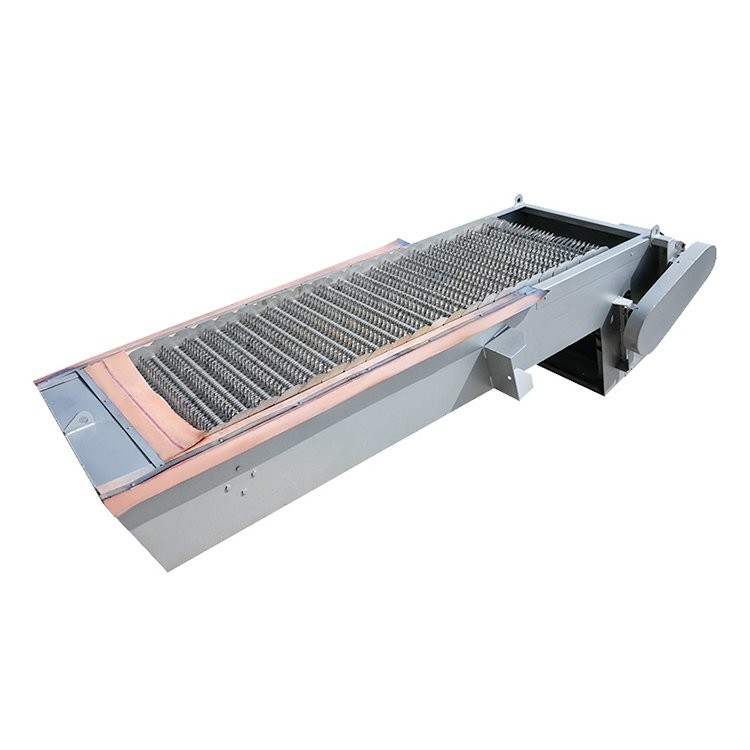

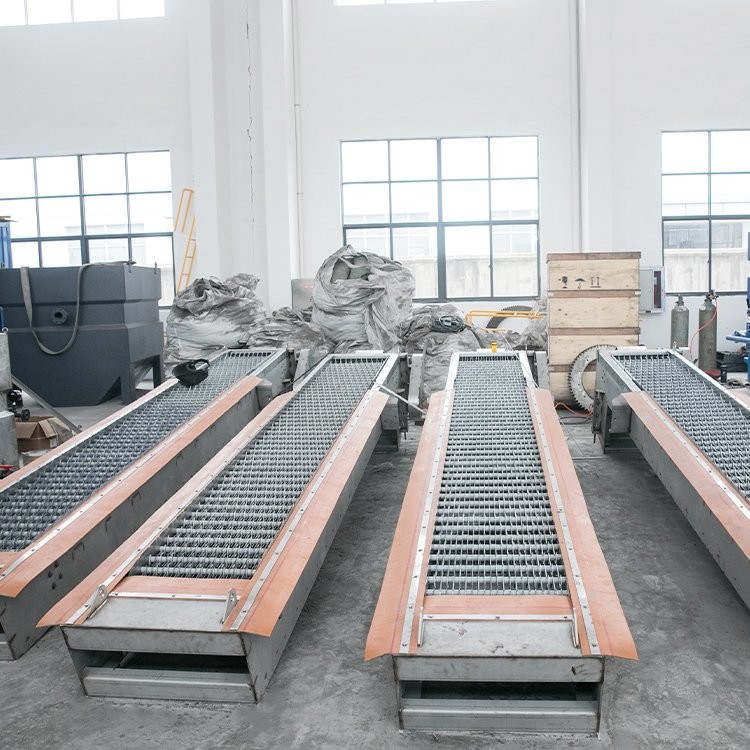

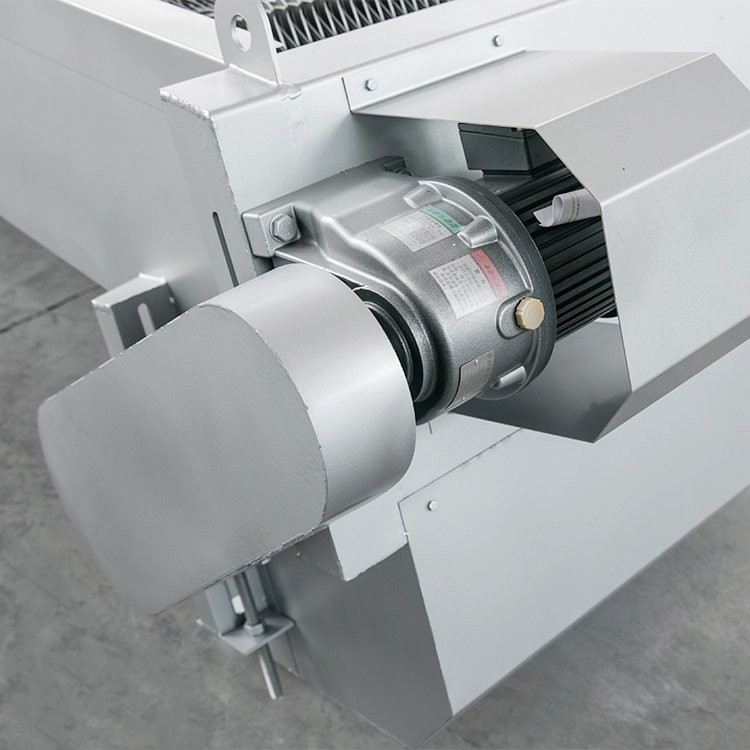

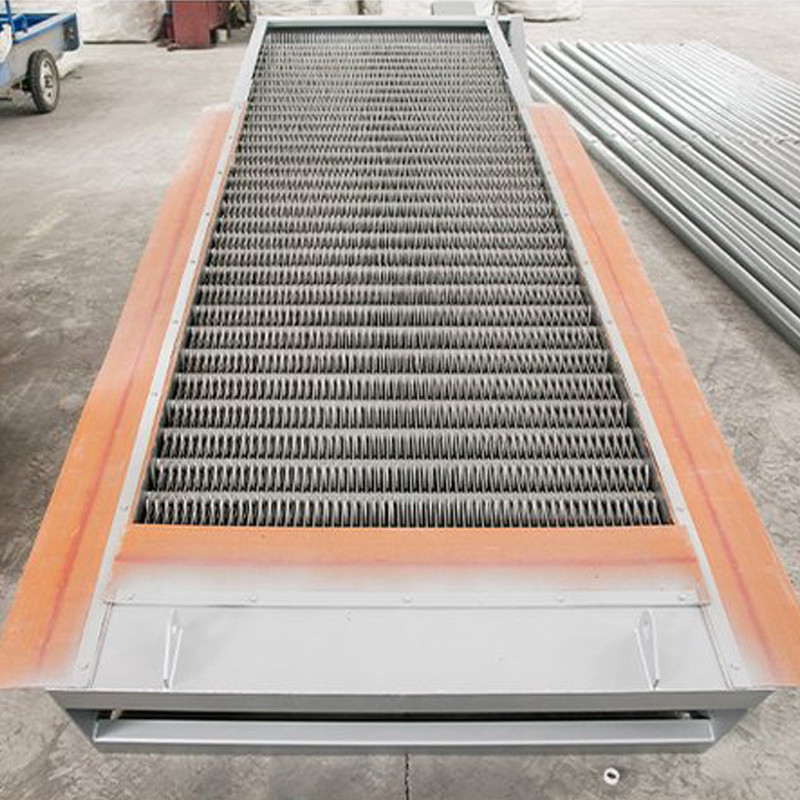

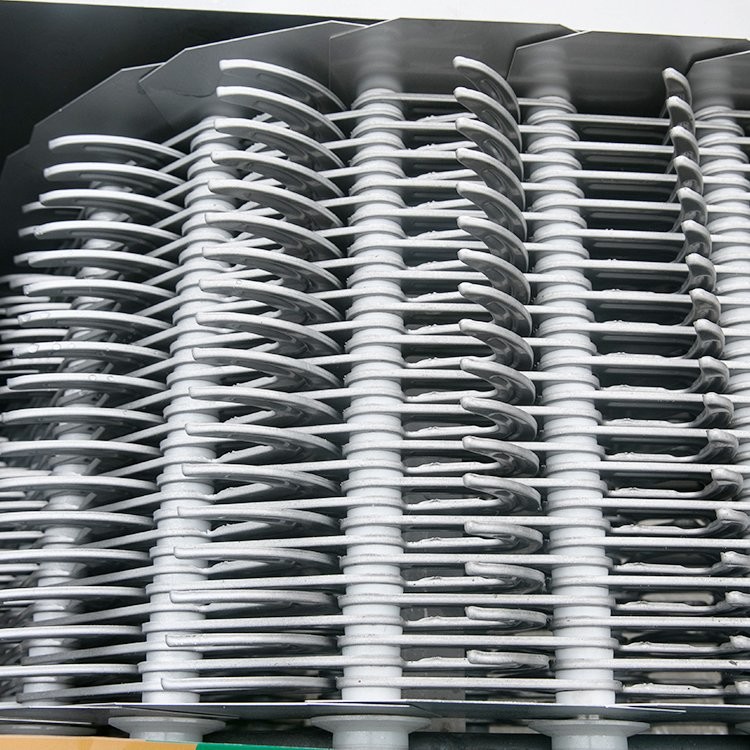

Prawdziwe zdjęcie
