| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Dongdai |
| Orzecznictwo: | 9001 |
| Numer modelu: | CF1500 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | Eksport polywood |
| Czas dostawy: | 3-5 tygodni |
| Zasady płatności: | T / T, wechat pay, alipay |
| Możliwość Supply: | 1000 zestawów rocznie |
| Materiał: | SS304 Stal nierdzewna | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Nazwa produktu: | Mechaniczny ekran ściekowy do oczyszczania ścieków | Podanie: | uzdatnianie wody |
| kolor: | zgodnie z wymaganiami klientów | Zapewniona obsługa posprzedażna: | Wsparcie techniczne wideo |
| waga: | 500 ~ 2000 kg | Funkcjonować: | Filtrowanie materii zawieszonej |
| Żywotność: | ponad 30 lat | Silnik: | Marka krajowa lub importowana |
| Słowa kluczowe: | Mechaniczny ekran słupkowy | Operacja: | Automatyczny |
| Szerokość urządzenia: | 1500 mm | ||
| Podkreślić: | Mechaniczny ekran prętowy 1500 mm,mechaniczny ekran prętowy SS304,ścieki mechaniczne do ścieków |
||
Typ CF Uzdatnianie wody Wideo Wsparcie techniczne Obrotowy separator cząstek stałych i cieczy Mechaniczny ekran prętowy Automatyczna obsługa
Do naszych klientów:
Zajmujemy się produkcją prawie wszystkich rodzajów urządzeń do oczyszczania ścieków.Wszelkie pytania prosimy o kontakt.Dzięki.
Podanie

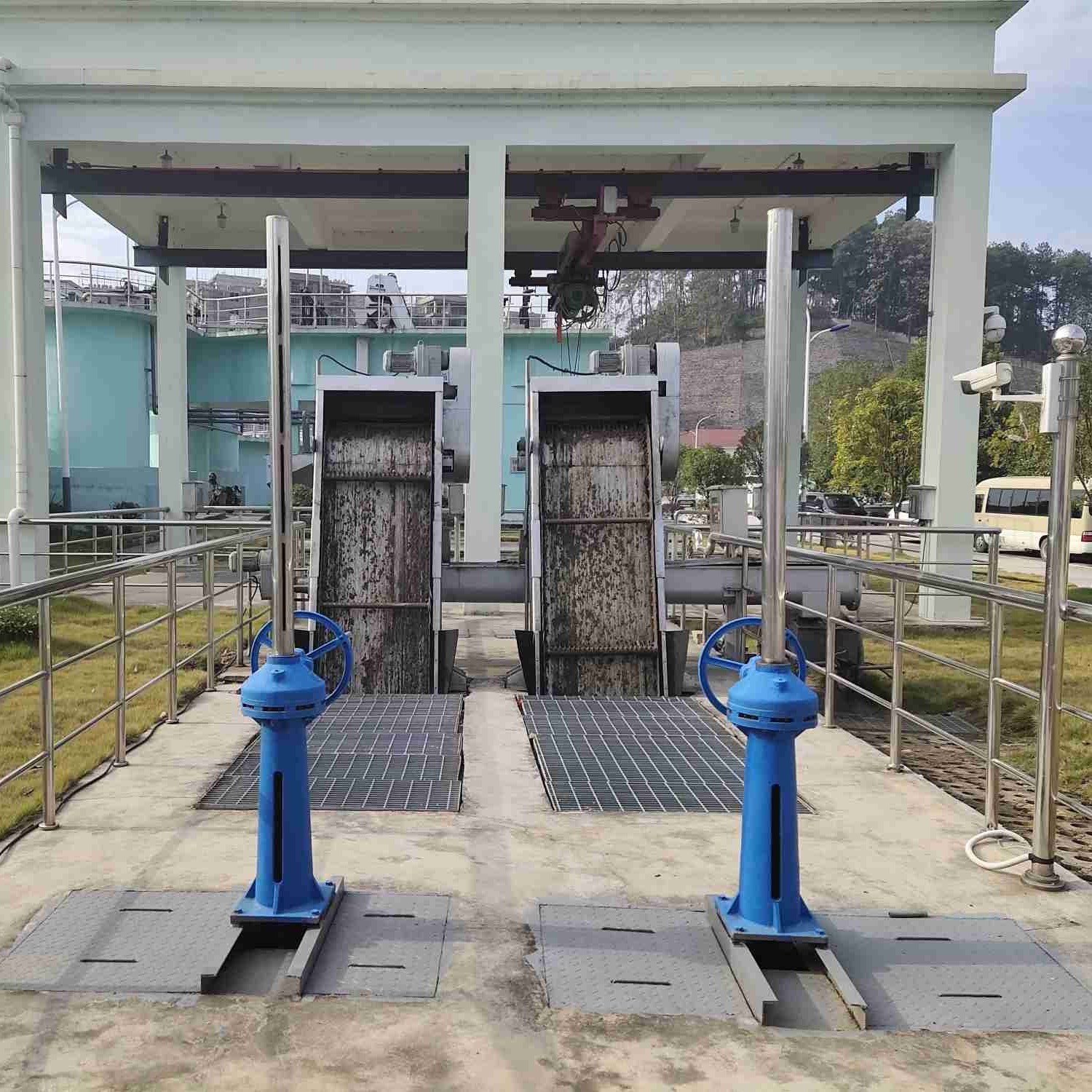

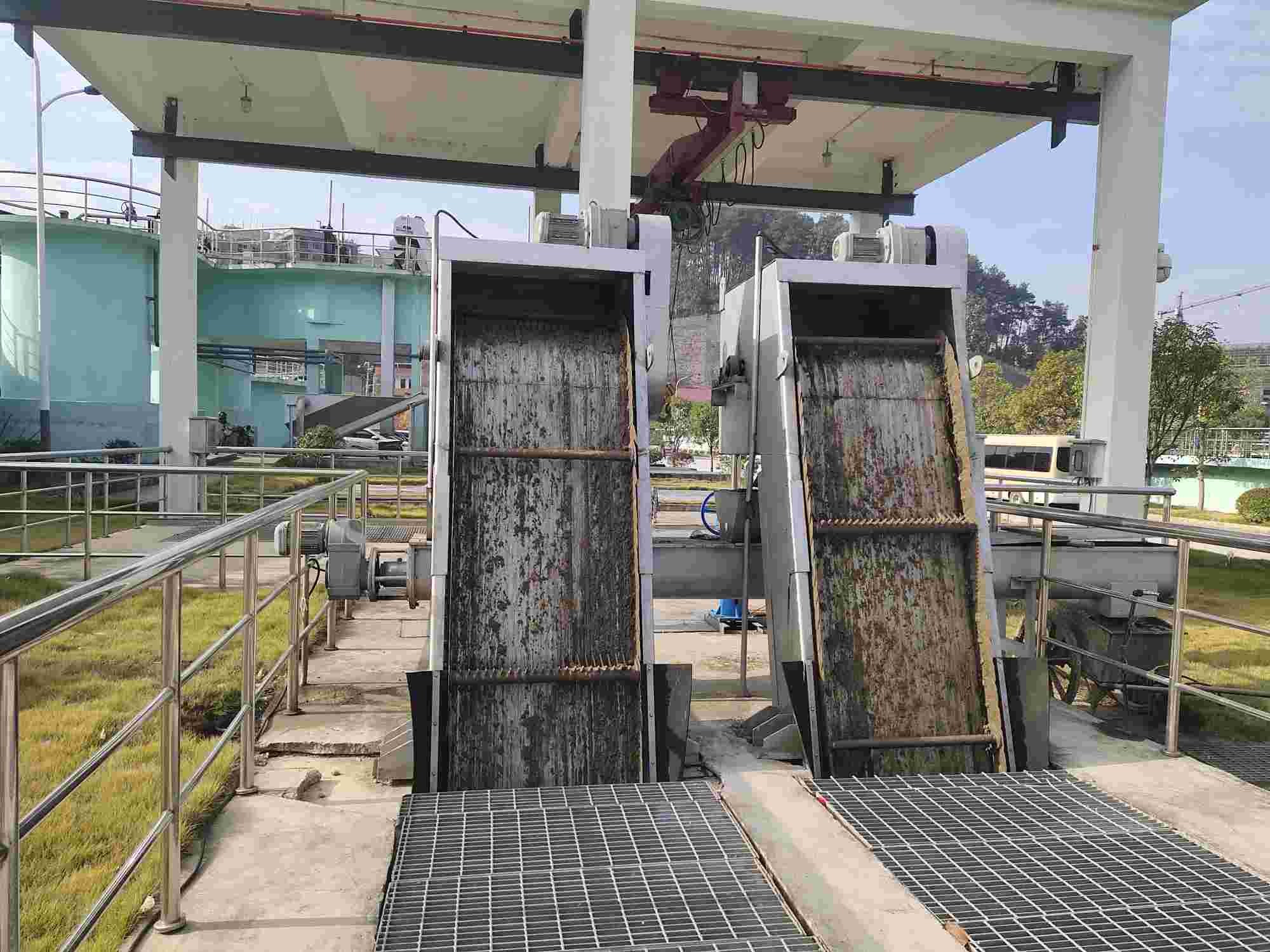

Obrotowy separator cząstek stałych typu CF, jest to zaawansowany sprzęt do separacji ciał stałych i cieczy do uzdatniania wody, stosowany głównie w miejskich oczyszczalniach ścieków, podczyszczaniu ścieków w dzielnicach mieszkaniowych, miejskich przepompowniach deszczowo-ściekowych, zakładach wodnych i wodzie chłodzącej w elektrowniach, itp. Na wlocie wody sprzęt jest również szeroko stosowany w projektach uzdatniania wody w różnych gałęziach przemysłu, takich jak tekstylia, drukowanie i farbowanie, żywność, produkty wodne, papiernictwo, produkcja wina, ubój, garbarstwo itp.
Główne parametry i tabela rozmiarów instalacji
| Numer modelu/parametry | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Szerokość urządzenia B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Szerokość kanału B1 (mm) | B+100 | ||||||||||||||
| Szerokość efektywna bramy B2(mm) | B-157 | ||||||||||||||
| Rozstaw śrub fundamentowych B3 (mm) | B+200 | ||||||||||||||
| Całkowita szerokość urządzenia B4 (mm) | B+350 | ||||||||||||||
|
Luz zęba natarcia b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 <b≤50 | ||||||||||||||
| Kąt montażu α(°) | 60~85 | ||||||||||||||
| Głębokość kanału H (mm) | 800~12000 | ||||||||||||||
| Przenieś do wysokości platformy H1 (mm) | 600 ~ 1200 | ||||||||||||||
| Całkowita wysokość wyposażenia H2 (mm) | H+H1+1500 | ||||||||||||||
|
Wysokość ramy tylnej skrzyni H3 (w W) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Prędkość obrotowa zęba natarcia v (m／min) |
≈2.1 | ||||||||||||||
| moc silnika N(kW) | 0,55~1,1 | 0,75~1,5 | 1,1 ~ 2,2 | 1,5~3,0 | |||||||||||
| utrata głowy (mm) | ≤20 (bez blokady) | ||||||||||||||
| Obciążenie inżynieryjne | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1,5 | 2,0 | |||||||||||||
Struktura i zasada działania

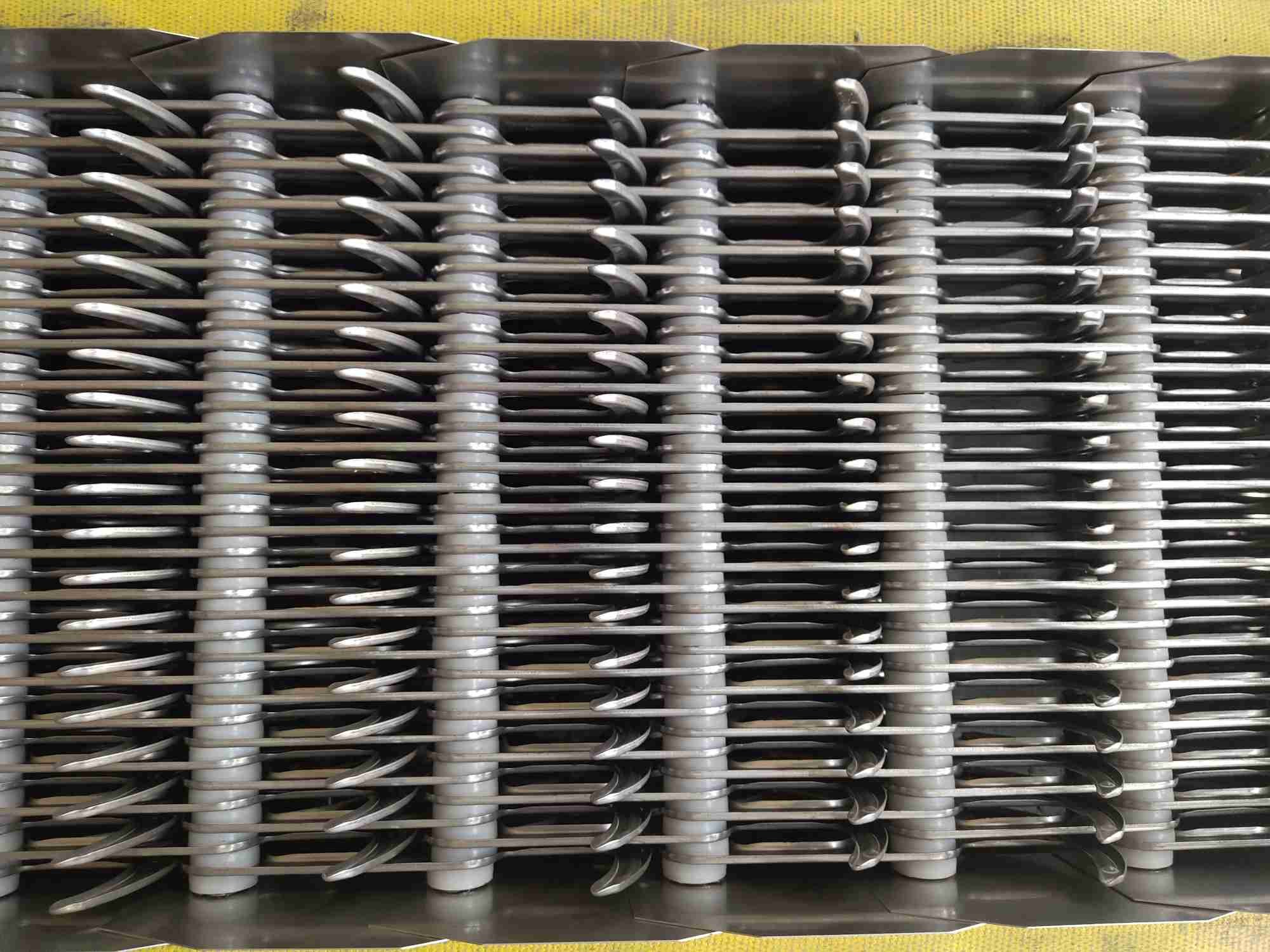

Sprzęt przyjmuje typ obrotowy.Specjalny kształt zębów grabi w kształcie pługa są rozmieszczone na osi poziomej w określonej kolejności i liczbie montażu, tworząc łańcuch zębów grabi.W zależności od przepływu wody jest on montowany w różne szczeliny i instalowany w przepompowni lub Na wejściu do systemu uzdatniania wody, gdy urządzenie napędowe napędza łańcuch grabi, aby poruszać się od dołu do góry, rozmaitości w wodzie są zbierane przez łańcuch grabi, a ciecz przepływa przez szczelinę pręta.Po obróceniu się sprzętu do górnego wierzchołka zmienia się łańcuch grabi. Kierunek pracy zmienia się z góry na dół.Materiał spadnie z zębów grabi pod własnym ciężarem.Kiedy zęby grabi obrócą się z odwrotnej strony do dna urządzenia, rozpoczną kolejną, ciągłą pracę z ruchem posuwisto-zwrotnym, aby w sposób ciągły usuwać zanieczyszczenia z wody.Aby osiągnąć cel rozdziału ciało stałe-ciecz.
Główne cechy
1. Urządzenie napędowe jest bezpośrednio napędzane przez cykloidalne koło zębate lub śrubowy silnik reduktora biegów, który charakteryzuje się niskim poziomem hałasu, zwartą budową i stabilną pracą.
2. Rama jest integralną konstrukcją ramy, o dużej sztywności, łatwej instalacji i mniej codziennych pracach konserwacyjnych.
3. Istnieją dwie specyfikacje zębów natarcia, podziałka zębów natarcia t=150mm i podziałka zębów natarcia t=100mm.
4. Sprzęt jest łatwy w obsłudze, a jego działaniem można bezpośrednio sterować lokalnie/zdalnie.
5. Aby zapobiec przypadkowemu przeciążeniu, jest wyposażony w mechaniczny kołek ścinany i zabezpieczenie nadprądowe nagromadzonej masy, aby praca urządzenia była bezpieczna i niezawodna.
6. Gdy sprzęt ma szerokość 1500 mm, w celu zapewnienia ogólnej wytrzymałości sprzętu zostanie przyjęty tryb połączenia równoległego.
Schemat i schemat instalacji
Wymagania techniczne
1. Rama 2. Pokrywa włazu 3. Łańcuch wciągający 4. Urządzenie prowadzące 5. Osłona silnika 6. Urządzenie napędowe 7. Zęby grabiące 8.przegroda (lewa i prawa) 9. przegroda (góra i dół)
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży, jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłki, postarają się jak najlepiej zapisać ilość kontenerów.
Najczęściej zadawane pytania:
P: Czy jesteś firmą handlową lub producentem?
Odp .: Jesteśmy zarówno firmą produkcyjną, jak i handlową.Mamy ponad 30-letnie doświadczenie zawodowe jako producent urządzeń do oczyszczania ścieków i przedsiębiorstwo usług inżynieryjnych.
P: Jakie są twoje główne produkty?
Odp .: Słowa kluczowe: Sprzęt do odwadniania szlamu, Śruba do odwadniania szlamu Prasa do szlamu, Odwadnianie do szlamu Prasa ślimakowa, Sprzęt do oczyszczania ścieków, Oczyszczalnia szlamu, Ślimak Odwadnianie szlamu, Odwadnianie szlamu, Odwadnianie maszyny do szlamu, Odwadnianie maszyny do szlamu , Obrotowe sita bębnowe, sprzęt DAF, cena DAF, cena systemu flotacji rozpuszczonego powietrza, przenośnik ślimakowy bezwałowy osadu, urządzenie do dozowania chemikaliów, cena MBBR, media MBBR, dyfuzor tarczowy, system dozowania chemikaliów do przygotowywania polimerów i inne dostosowane maszyny.
