Typ CF Uzdatnianie wody Obrotowy separator cząstek stałych i cieczy Mechaniczny ekran prętowy Przemysł uzdatniania wody
Krótkie wprowadzenie
Firma Longdai Co., Ltd z siedzibą w Yixing, zaawansowanym i pięknym mieście w prowincji Jiangsu w Chinach, jest dostawcą sprzętu przetwórczego dla przemysłu petrochemicznego, specjalizującym się w przetwarzaniu środowiskowym i integrowaniu niezależnych badań i rozwoju, projektowania, generalnego wykonawstwa, produkcji sprzętu do ochrony środowiska i odpowiednich zaopatrzenie w materiały.
Podanie
Obrotowy separator cząstek stałych typu CF, jest to zaawansowany sprzęt do separacji ciał stałych i cieczy do uzdatniania wody, stosowany głównie w miejskich oczyszczalniach ścieków, podczyszczaniu ścieków w dzielnicach mieszkaniowych, miejskich przepompowniach deszczowo-ściekowych, elektrowniach wodnych i wodzie chłodzącej w elektrowniach, itp. Na wlocie wody sprzęt jest również szeroko stosowany w projektach uzdatniania wody w różnych gałęziach przemysłu, takich jak tekstylia, drukowanie i farbowanie, żywność, produkty wodne, papiernictwo, produkcja wina, ubój, garbowanie itp. Jest to idealne ciało stałe- urządzenia do separacji cieczy w przemyśle uzdatniania wody.
Struktura i zasada działania

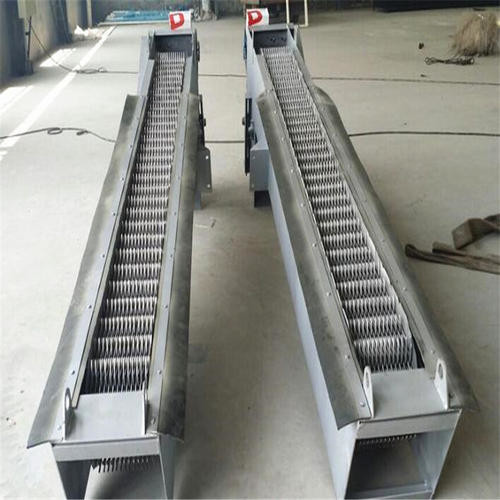

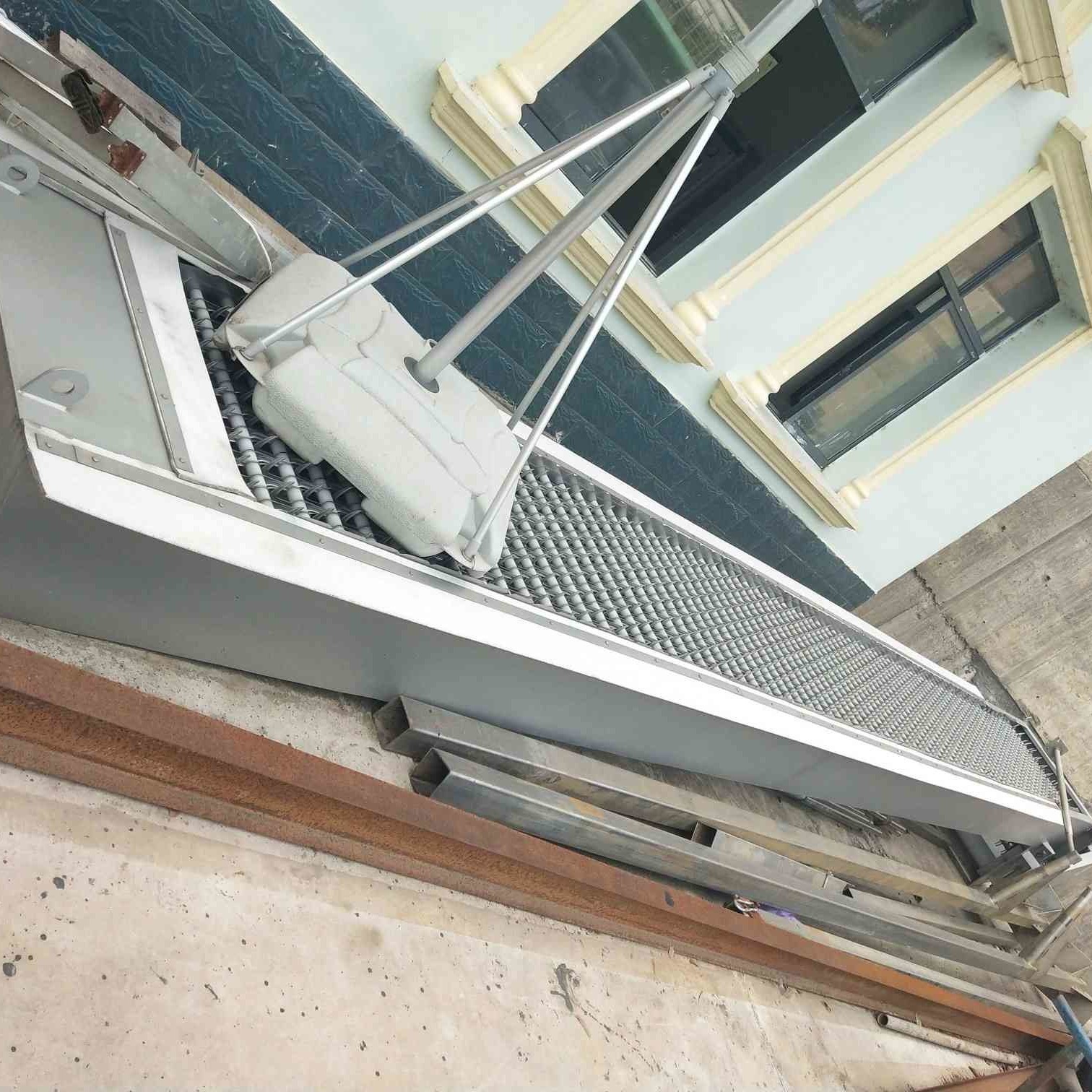

Sprzęt przyjmuje typ obrotowy.Specjalny kształt zębów grabi w kształcie pługa są rozmieszczone na osi poziomej w określonej kolejności i liczbie montażu, tworząc łańcuch zębów grabi.W zależności od przepływu wody jest on montowany w różne szczeliny i instalowany w przepompowni lub Na wejściu do systemu uzdatniania wody, gdy urządzenie napędowe napędza łańcuch grabi, aby poruszać się od dołu do góry, rozmaitości w wodzie są zbierane przez łańcuch grabi, a ciecz przepływa przez szczelinę pręta.Po obróceniu się sprzętu do górnego wierzchołka zmienia się łańcuch grabi. Kierunek pracy zmienia się z góry na dół.Materiał spadnie z zębów grabi pod własnym ciężarem.Kiedy zęby grabi obrócą się z odwrotnej strony do dna urządzenia, rozpoczną kolejną, ciągłą pracę, aby w sposób ciągły usuwać zanieczyszczenia z wody.Aby osiągnąć cel separacji ciał stałych od cieczy.
Parametry
| Numer modelu/parametry | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Szerokość urządzenia B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Szerokość kanału B1 (mm) | B+100 | ||||||||||||||
| Szerokość efektywna bramy B2(mm) | B-157 | ||||||||||||||
| Rozstaw śrub fundamentowych B3 (mm) | B+200 | ||||||||||||||
| Całkowita szerokość urządzenia B4 (mm) | B+350 | ||||||||||||||
|
Luz zęba natarcia b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 <b≤50 | ||||||||||||||
| Kąt montażu α(°) | 60~85 | ||||||||||||||
| Głębokość kanału H (mm) | 800~12000 | ||||||||||||||
| Przenieś do wysokości platformy H1 (mm) | 600 ~ 1200 | ||||||||||||||
| Całkowita wysokość wyposażenia H2 (mm) | H+H1+1500 | ||||||||||||||
|
Wysokość ramy tylnej skrzyni H3 (w W) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Prędkość obrotowa zęba natarcia v (m／min) |
≈2.1 | ||||||||||||||
| moc silnika N(kW) | 0,55~1,1 | 0,75~1,5 | 1,1 ~ 2,2 | 1,5~3,0 | |||||||||||
| utrata głowy (mm) | ≤20 (bez blokady) | ||||||||||||||
| Obciążenie inżynieryjne | P1(KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| P(KN) | 1,5 | 2,0 | |||||||||||||
| Numer modelu/parametry | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Głębokość wody przed bramą H3(m) | 1,0 | ||||||||||||
|
Wiadukt - natężenie przepływu przez bramę V＇ (m/s) |
0,8 | ||||||||||||
|
Interwał b(mm) |
1 |
Woda przekroczona Przepływ Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Główne cechy
1. Urządzenie napędowe jest bezpośrednio napędzane przez cykloidalne koło zębate lub śrubowy silnik reduktora biegów, który charakteryzuje się niskim poziomem hałasu, zwartą budową i stabilną pracą.
2. Rama jest integralną konstrukcją ramy, o dużej sztywności, łatwej instalacji i mniej codziennych pracach konserwacyjnych.
3. Istnieją dwie specyfikacje zębów natarcia, podziałka zębów natarcia t=150mm i podziałka zębów natarcia t=100mm.
4. Sprzęt jest łatwy w obsłudze, a jego działaniem można bezpośrednio sterować lokalnie/zdalnie.
5. Aby zapobiec przypadkowemu przeciążeniu, jest wyposażony w mechaniczny kołek ścinany i zabezpieczenie nadprądowe nagromadzonej masy, aby praca urządzenia była bezpieczna i niezawodna.
6. Gdy sprzęt ma szerokość 1500 mm, w celu zapewnienia ogólnej wytrzymałości sprzętu zostanie przyjęty tryb połączenia równoległego.
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży, jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłki, postarają się jak najlepiej zapisać ilość kontenerów.
