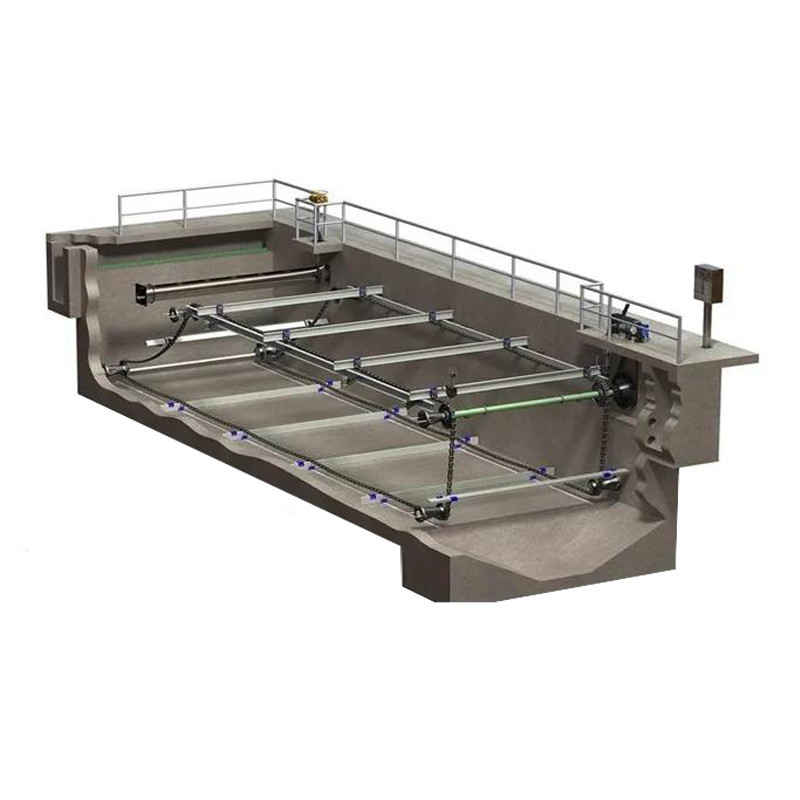

Zgarniacz szlamu typu łańcuchowego to urządzenie do usuwania szlamu typu zawiesinowego, które nadaje się do odprowadzania szlamu z okrągłego osadnika wstępnego, osadnika wtórnego i zbiornika koncentracyjnego w projektach uzdatniania wody.Osadnik ma konstrukcję betonową lub stalową.Dno zbiornika jest lekko stożkowe, a środek dna zbiornika stanowi kubeł osadowy połączony rurą osadową.Most roboczy ma konstrukcję betonową lub stalową.Wyposażenie to nie obejmuje korpusu basenu i pomostu roboczego.Użytkownik może sam rozwiązać problem.
Zasada działania
Zgarniacz szumowiny zgarnia szumowiny na powierzchni cieczy od środka basenu do obrzeża basenu i zbiera je w obszarze zgarniacza żużla typu zawiasowego.Zebrane szumowiny przemieszczają się po basenie z maszyną hosta do wiadra szumiącego i są zgarniane do wiadra szumującego przez zawias zgarniacza żużla i odprowadzane na zewnątrz basenu.
Skład produktu

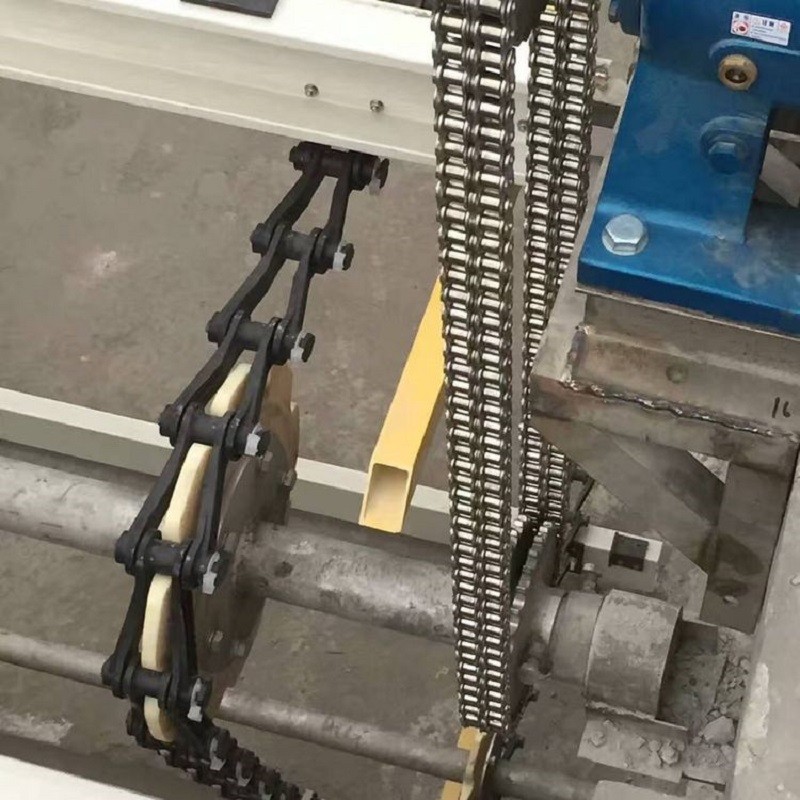

Skrobak błotny typu płyty łańcuchowej składa się głównie z mechanizmu napędowego, belki głównej, centralnego wspornika obrotowego, cylindra prowadzącego, systemu zgarniania błota, wiadra żużla i mechanizmu płukania, przegubowego skrobaka żużla, płyty żużla, wiadra żużla, trójkątnej płyty krawędziowej wylotu wody , przegroda szumowiny, skrzynka sterownicza i inne elementy.
Parametr
| Numer modelu/parametry | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Średnica basenu Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody po stronie basenu H2(m) | 3.0～4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Wokół prędkości linii v(m／min) | 2,0 ~ 3,0 | |||||||||
| Wymiary koła chodzącego (mm) | Φ400x120 | Φ120x450 | ||||||||
| moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| L | Zgodnie z wymaganiami użytkownika | |||||||||
| Wokół ciśnienia koła P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
