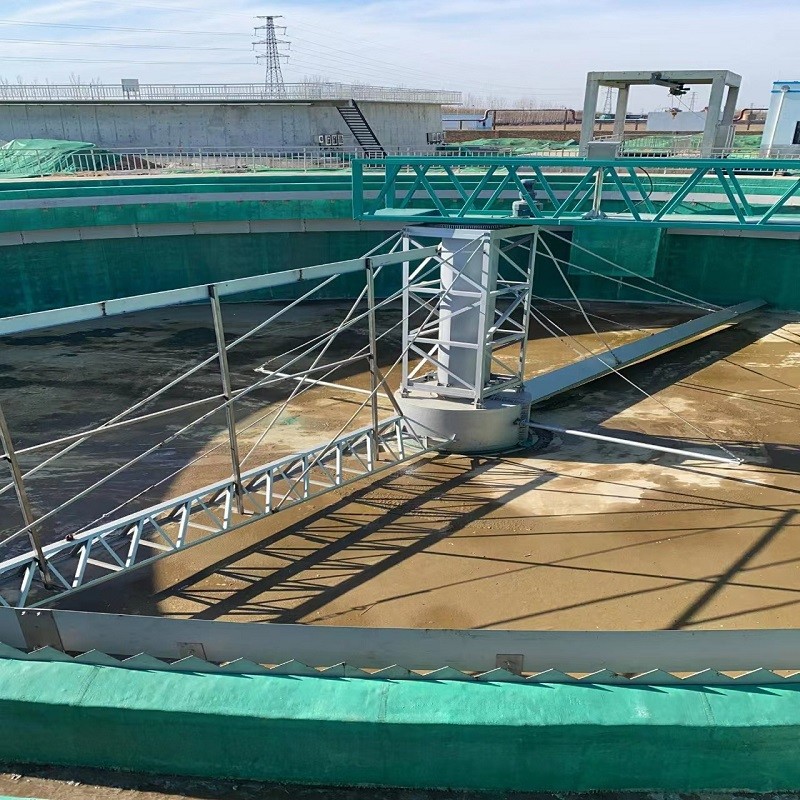

Półmostkowy napęd peryferyjny ze stali nierdzewnej producent skrobaków błotnych osadnik osadnik urządzenia do obróbki szlamu
Cała maszyna składa się głównie z połówkowego (pełnego) mostu, urządzenia napędowego, centralnego wspornika obrotowego, ruchomego ramienia, skrobaka błotnego, urządzenia do szumowania, jazu wodnego i innych konstrukcji stalowych.Urządzenie jest szeroko stosowane do zgarniania i usuwania szlamu z dużych i średnich osadników z przepływem promieniowym.Konstrukcja jest centralną podporą, transmisją obwodową i urządzeniem do usuwania szumowiny.
Jednocześnie urządzenie jest również idealnym urządzeniem do odprowadzania osadów z niezwykłym efektem oszczędzania energii i wygodną codzienną konserwacją.
Zasada działania
Półmostkowy zgarniacz błotny z napędem obwodowym: ścieki spływają równomiernie z rury wlotowej w środku basenu na obrzeże w sposób promieniowy po dyfuzji przez cylinder dyfuzyjny.Zawieszony osad osadza się na dnie basenu po sedymentacji.Supernatant jest odprowadzany ze zbiornika przez płytę przelewową, a szlam jest zgarniany z obrzeża basenu do centralnej studzienki szlamowej przez płytę zgarniającą.Osad jest odprowadzany z basenu przez rurę odprowadzającą osad w zależności od ciśnienia wody w basenie.
Cechy produktu
1. Duża wydajność przetwarzania może zaoszczędzić miejsce na podłodze.
2. Sprzęt potrzebuje tylko jednego silnika, co oszczędza energię i energię elektryczną.
3. Stężenie szlamu, które można zeskrobać, jest wysokie, a efekt odprowadzania szlamu jest dobry.
4. Skrobak ma prostą konstrukcję, bezpieczną i niezawodną pracę oraz wygodną konserwację.
5. Dobra zdolność adaptacji, łatwa do zrealizowania pełna automatyczna kontrola.
Opis zamówienia
1. Proszę wskazać, kiedy wymagane jest urządzenie do szumowania, płyta przelewu, przegroda szumowiny i zbiornik wylotowy;
2. Wskaż wymagania dotyczące materiału wyposażenia, ochrony antykorozyjnej, silnika i reduktora;
3. Przy zamówieniu prosimy o podanie rysunku technologicznego basenu oraz podanie szczegółowych wymiarów.
Parametr
| Numer modelu/parametry | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Średnica basenu Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody po stronie basenu H2(m) | 3.0～4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Wokół prędkości linii v(m／min) | 2,0 ~ 3,0 | |||||||||
| Wymiary koła chodzącego (mm) | Φ400x120 | Φ120x450 | ||||||||
| moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| L | Zgodnie z wymaganiami użytkownika | |||||||||
| Wokół ciśnienia koła P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
