Chiny System zgarniacza szlamu typu ZCX Maszyna do odsysania szlamu z pojedynczą rurą, używana do drugiego zbiornika sedymentacyjnego
Do naszych klientów:
Głównym przedmiotem działalności są urządzenia do oczyszczania przemysłu petrochemicznego, gospodarka wodna komunalna, urządzenia do oczyszczania ścieków komunalnych, urządzenia do oczyszczania ścieków przemysłowych, domowe urządzenia do oczyszczania ścieków, urządzenia do czystej wody, urządzenia do odwróconej osmozy, oczyszczanie wody, oczyszczalnie ścieków.
Podanie
Nadaje się do dużych i średnich osadników z obwodowym poborem wody, obwodowym zrzutem wody i centralnym zrzutem osadu.Stosowany jest głównie do odsysania i opróżniania osadników wtórnych miejskich oczyszczalni ścieków.
Parametry
| Numer modelu/parametry | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Średnica basenu Φ(m) | 25 30 35 40 45 50 | ||||||
| Głębokość basenu H(m) | 4.0～5.5 (zgodnie z wymaganiami użytkownika) | ||||||
| Głębokość wody po stronie basenu H1(m) | 3,5 ~ 5,0 (zgodnie z wymaganiami użytkownika) | ||||||
| Prędkość linii zewnętrznej krawędzi V (m／min) | 2,0 ~ 3,0 | ||||||
| Moc silnika N(KW) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Rozmiar instalacji (mm) | b | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Zgodnie z wymaganiami użytkownika | ||||||
| H3 | Zgodnie z wymaganiami użytkownika | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Obciążenie pionowe platformy środkowej kolumny P1(KN) | 65 | 70 | 90 | 98 | 120 | 155 | |
| Obciążenie mostu roboczego P2(KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Maksymalny moment roboczy M(Nm) | 140 | 168 | 268 | 448 | 505 | 560 | |
Główne cechy
1. Koryta wlotowe i wylotowe wokół osadnika są zaprojektowane z sekcjami bocznymi, aby zapewnić równomierne rozprowadzanie i odpływ wody wokół osadnika.
2. Urządzenie napędowe przyjmuje kombinację śrubowego reduktora biegów i reduktora ślimakowego, aby zapewnić wyjściowy moment obrotowy i prędkość, a efekt transmisji jest wysoki;reduktor wyposażony jest w zabezpieczenie przed nadmiernym momentem obrotowym, które jest bezpieczne i niezawodne w działaniu.
3. Gdy φ≤40m stosuje się słomkę jednostronną, a jeśli φ>40m stosuje się słomkę dwustronną.
4. Rura ssąca osadu wykorzystuje poziomą perforowaną rurę do odprowadzania osadu, co nie zakłóca przepływu gęstości w zbiorniku i zapewnia stabilność wody.
5. Odsysanie szlamu na stożkowej rurze ssącej szlamu jest wyjątkowo zaprojektowane i przyjmuje zmienny skok otworów, od wewnątrz na zewnątrz, od małych do dużych, aby zapewnić zrównoważone zasysanie szlamu na dnie całego stawu, zwiększyć stężenie ssania szlamu i oszczędzać moc przepływu wstecznego osadu.
6. Istnieją dwa sposoby szumowania: szumowanie płytowe i szumowanie rurowe (pierwszy jest stosowany konwencjonalnie).
7. Sprzęt jest łatwy w obsłudze, a jego działaniem można sterować bezpośrednio lokalnie/zdalnie.
Struktura i zasada działania
Sprzęt przyjmuje centralną transmisję i pionową ramę.Ścieki dostają się do otaczającego zbiornika rozprowadzającego wodę i spływają równomiernie do basenu przez otwory rozprowadzające wodę na dnie zbiornika.Pod działaniem obwodowego płaszcza zatrzymującego wodę woda spływa z dna basenu do środka, a szlam zależy od własnej wagi.Osad osadza się na dnie basenu, tworząc separację szlam-woda.Urządzenie napędzające wprawia w ruch centralną ramę pionową oraz wprawia w ruch ramię zgarniacza i rurę ssącą.Pod działaniem ciśnienia hydrostatycznego szlam równomiernie wpływa do króćca ssawnego umieszczonego na rurze ssawnej, a następnie przechodzi przez wylot centralny.Rura szlamowa jest odprowadzana z basenu przez zawór tulejowy studni spustowej szlamu.Ilość odprowadzanego szlamu można kontrolować za pomocą stopnia podnoszenia zaworu tulejowego.Szumowina na powierzchni wody jest zgarniana do krawędzi basenu przez urządzenie odmulające żużel, a następnie zgarniana do kanalizacji za pomocą grabi zgarniających i odprowadzana z basenu;podczas gdy supernatant jest odprowadzany do rynny wylotowej wody przez trójkątną płytę jazu wylotowego wody.

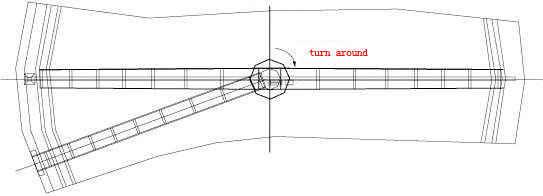

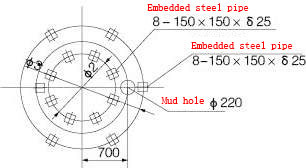

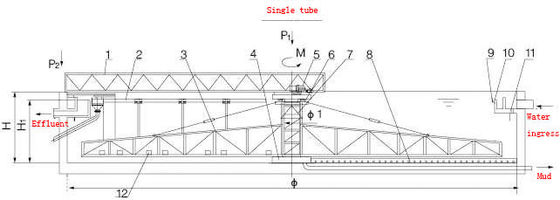

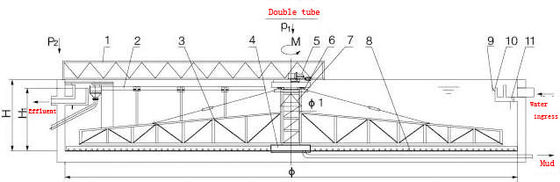

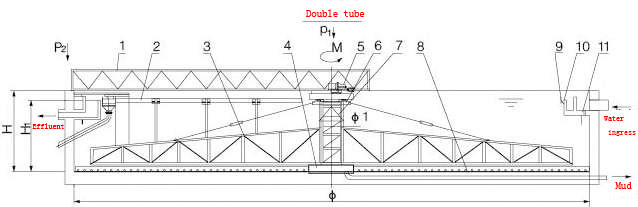

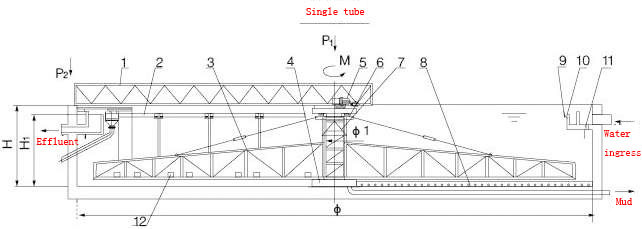

Schemat i schemat instalacji
1. Most roboczy 2. Deska skimmera 3. Ramię zgarniające 4. Centralny zbiornik na błoto 5. Urządzenie napędowe 6. Kolumna środkowa 7. Stojak pionowy
8. Przegroda szumowiny, 9. Rura ssąca, 10. Jaz wylotowy wody, 11. Listwa przypodłogowa zatrzymująca wodę, 12. Przeciwwaga
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłkowy, postarają się jak najlepiej zapisać ilość kontenerów.
Dlaczego właśnie my?
1. Longdai ma więcej niż 10 lat doświadczenia w oczyszczaniu ścieków i osadów.
2. Wprowadzamy Niemiecki technologii, dlatego nasz produkt jest dużo lepiej niż inni chińscy producenci.
3. Używamy tylko najlepszych części od najlepszego dostawcy.
4. Posiadamy własne centrum badawczo-rozwojowe i kompletny system produkcji.
O nas
Firma Longdai Co., Ltd z siedzibą w Yixing, zaawansowanym i pięknym mieście w prowincji Jiangsu w Chinach, jest dostawcą sprzętu przetwórczego dla przemysłu petrochemicznego, specjalizującym się w przetwarzaniu środowiskowym i integracji niezależnych badań i rozwoju, projektowania, generalnego wykonawstwa, produkcji sprzętu do ochrony środowiska i odpowiednich zaopatrzenie w materiały.
Główne produkty to mechaniczny ekran prętowy, urządzenie do flotacji powietrza, urządzenie dozujące, skrobak błotny, wieża chłodnicza, dekanter, urządzenie do chemicznego odtłuszczania, sito hydrauliczne, separator wody piaskowej, filtr, przenośnik, zagęszczacz, filtr biologiczny, zmiękczona woda, zakopane urządzenia do oczyszczania ścieków itp.
