Chiny XLC Vortex-Type Grit Chamber Pump Sunction Sand Separator Sprzęt do odpiaskowania używany do oczyszczania ścieków miejskich
Podanie
Piaskownica cyklonowa to zastosowanie hydrocyklonu do separacji mułu i materii organicznej w celu osiągnięcia celu odpiaskowania.Znajduje szerokie zastosowanie w procesie wstępnego podczyszczania miejskich oczyszczalni ścieków, fabryk, przedsiębiorstw górniczych i instytucji publicznych w projektach uzdatniania wody.
| Numer modelu/parametry | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Średnica basenu Φ(mm) | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Pojemność przeładunkowa Q(m3／h) | 180 | 360 | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 | ||
| Separator łopatkowy | Średnica wiosła Φ1 (mm) | 1000 | 1500 | ||||||||
|
Prędkość obrotowa wirnika v (rmin) |
12~20 | ||||||||||
| Moc silnika N(KW) | 0,75 | 1,1 | 1,5 | ||||||||
|
Dmuchacz Pompa |
Ilość powietrza Q1 (m3／min) |
1,43 | 1,79 | 1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2.01 | 2.01 | |
| ciśnienie wiatru P1 (Kpa) | 34,3 | 34,3 | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 | ||
| Tempo pracy N1(KW) | 1,5 | 2.2 | 3,0 | 4.0 | |||||||
| Natężenie przepływu Q2 (m3／min) | 25 | 30 | 40 | ||||||||
| winda h(m) | 2~3 | ||||||||||
| Moc N2 (kWk) | 2.2 | 3,0 | 4.0 | ||||||||
|
Rozmiar instalacji (w W) |
ZA | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | |
| b | 1000 | 1500 | |||||||||
| do | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| re | 610 | 760 | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| mi | 300 | 400 | |||||||||
| fa | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| sol | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||||
| jot | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||||
| L | 1100 | 1100 | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Scentralizowane obciążenie mostu roboczego P(KN) | 30 | ||||||||||
| Maksymalny moment roboczy M(Nm) | 009 | 850 | 1195 | ||||||||
Struktura i zasada działania
Piaskownica cyklonowa przyjmuje okrągły zbiornik o stożkowym dnie z separatorem łopatkowym w zbiorniku.Styczny dopływ ścieków ze zbiornika jest obrócony o 270. Następnie (zgodnie z ruchem wskazówek zegara w widoku z góry) są one odprowadzane z kanału zrzutowego, wykorzystując jako siłę określoną prędkość przepływu wody wlotowej i poruszając się stycznie po wewnętrznej ściana okrągłej komory piaskowej, aby utworzyć wirujący przepływ.Jednocześnie jest mieszany przez ostrza, aby ciecz wirowała i płynęła razem.Wir osiowy przyspiesza sedymentację cząstek piasku w ściekach i skutecznie oddziela materię organiczną i cząstki piasku w wodzie.Jednocześnie wykorzystuje zasadę, że im bliżej środka znajduje się przekrój przepływu wody, tym większa prędkość przepływu wody, a dośrodkowy wzrost prędkości przepływu wody na dnie jest wykorzystywany do osadzenia piasku na dnie. środkowe wiadro z piaskiem po spiralnej trajektorii.Materia organiczna unosi się w górę pośrodku basenu i jest odprowadzana wraz ze strumieniem ścieków.Piasek denny jest podnoszony przez urządzenie podnoszące i wchodzi do separatora piasek-woda w celu separacji piasek-woda, a ścieki wracają do kraty kratowej.
Główne cechy
1. Na efekt odpiaskowania tego sprzętu w minimalnym stopniu wpływają zmiany objętości wody i ma zwartą strukturę, wygodną obsługę i konserwację oraz długą żywotność.
2. Istnieją dwa sposoby podnoszenia piasku: podnośnik gazowy i podnośnik pompy.Efekt leczenia podnośnika gazowego jest stosunkowo dobry, a koszt podnoszenia pompy jest stosunkowo niski.
3. Efekt użytkowania jest dobry, a szybkość usuwania cząstek powyżej 0,2 mm jest większa niż 85%.
4. Dla wydajności przetwarzania Q<1080m3/h, korpus basenu może być wykonany ze stali, a QN 1080m3/h jest na ogół konstrukcją betonową.
5. System przyjmuje PLC do automatycznego sterowania cyklem mycia piasku i wyładunku piasku, który jest bezpieczny i niezawodny w działaniu.
6. Sprzęt jest łatwy w obsłudze, a jego działaniem można bezpośrednio sterować lokalnie/zdalnie.
Główne parametry i tabela rozmiarów instalacji

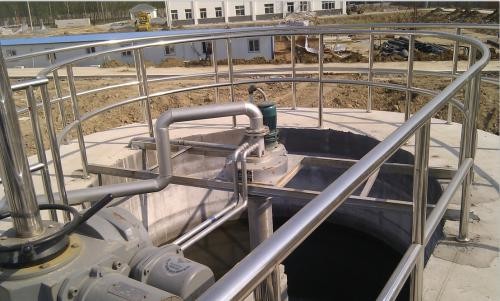

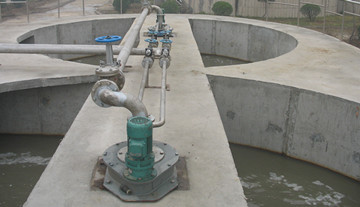

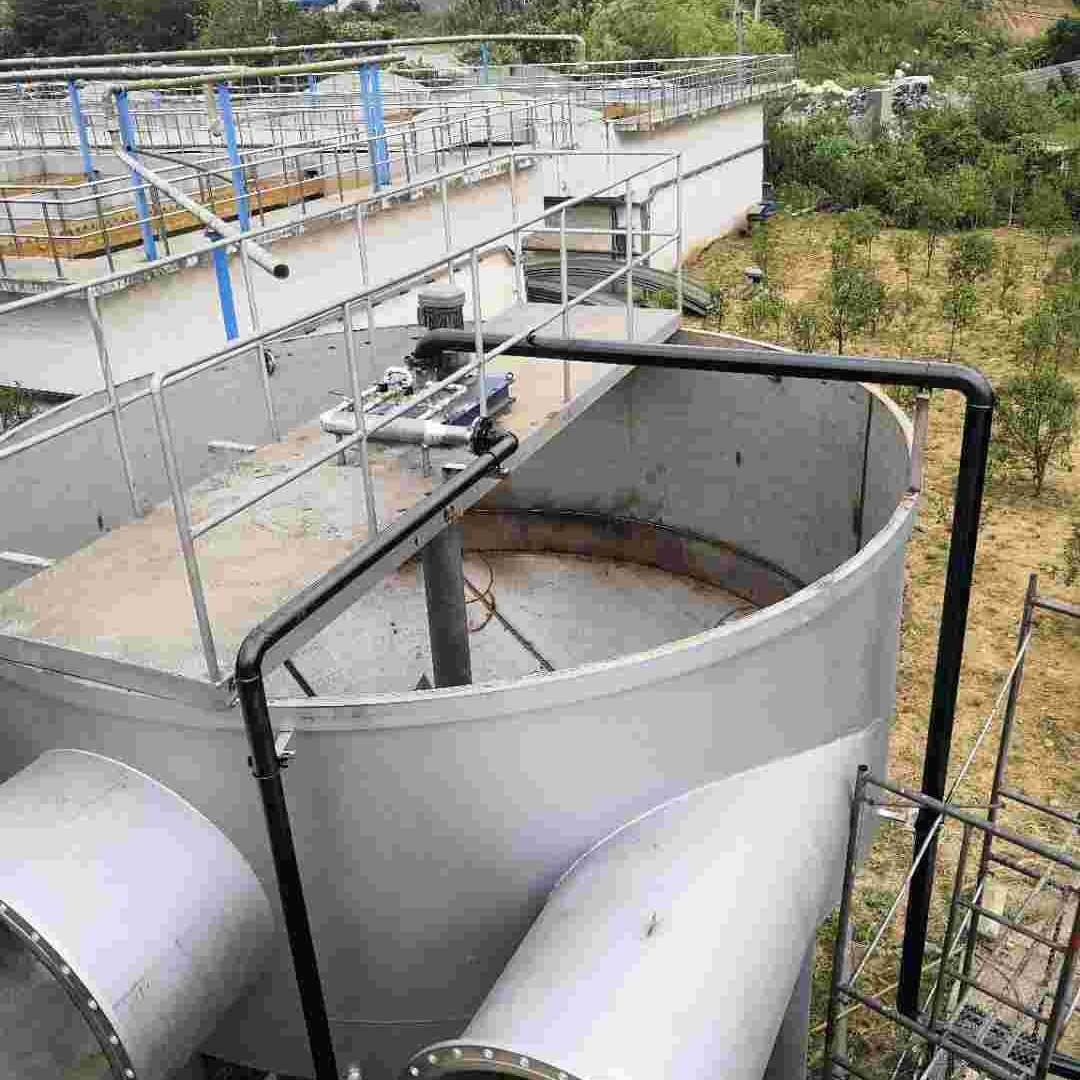

Schemat i schemat instalacji
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży, jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłki, postarają się jak najlepiej zapisać ilość kontenerów.
Dlaczego właśnie my?
1. Longdai ma więcej niż 10 lat doświadczenia w oczyszczaniu ścieków i osadów.
2. Wprowadzamy Niemiecki technologii, dlatego nasz produkt jest dużo lepiej niż inni chińscy producenci.
3. Używamy tylko najlepszych części od najlepszego dostawcy.
4. Posiadamy własne centrum badawczo-rozwojowe i kompletny system produkcji.
O nas
Firma Longdai Co., Ltd z siedzibą w Yixing, zaawansowanym i pięknym mieście w prowincji Jiangsu w Chinach, jest dostawcą sprzętu przetwórczego dla przemysłu petrochemicznego, specjalizującym się w przetwarzaniu środowiskowym i integrowaniu niezależnych badań i rozwoju, projektowania, generalnego wykonawstwa, produkcji sprzętu do ochrony środowiska i odpowiednich zaopatrzenie w materiały.
Główne produkty to mechaniczny ekran prętowy, urządzenie do flotacji powietrza, urządzenie dozujące, skrobak błotny, wieża chłodnicza, dekanter, urządzenie do chemicznego odtłuszczania, sito hydrauliczne, separator wody piaskowej, filtr, przenośnik, zagęszczacz, filtr biologiczny, zmiękczona woda, zakopane urządzenia do oczyszczania ścieków itp.
Często zadawane pytania:
P: Czy zapewniasz usługę OEM?
O: Tak.Możemy wykonać projekt dostosowany do Twoich potrzeb dotyczących odwadniania osadów.
P: A co z mocą produkcyjną Twojej firmy?
Odp .: Nasza fabryka zajmuje powierzchnię ponad 15 000 m² i produkuje maszyny 2000 zestawów rocznie.
P: Jak możemy zaufać Tobie i Twojej firmie?Czy to Twoja pierwsza transakcja?
Odp .: Nasza firma ma ponad 20-letnie doświadczenie zawodowe.Współpracujemy z ponad 800 klientami w Chinach i za granicą.Eksportujemy do prawie 60 krajów na całym świecie.I mamy ponad 60 + patenty, certyfikaty CE, ISO 9001, SGS.
P: Czy oferujecie obsługę posprzedażną?
Odp .: Wsparcie techniczne wideo, pomoc online, części zamienne, naprawa serwisowa w terenie
P: Jak długo trwa Twoja gwarancja?
Odp.: 2 lata po przybyciu towaru.W tym okresie, o ile nie jest to uszkodzenie spowodowane przez człowieka, wysyłamy uszkodzone części bezpłatnie.
