Kosz na śmieci w stylu ZG ze stali nierdzewnej Mechaniczny ekran barowy do oczyszczania ścieków przemysłowych
Do naszych klientów:
Główne produkty to mechaniczny ekran prętowy, urządzenie do flotacji powietrza, urządzenie dozujące, skrobak błotny, wieża chłodnicza, dekanter, urządzenie do chemicznego odtłuszczania, sito hydrauliczne, separator wody piaskowej, filtr, przenośnik, zagęszczacz, filtr biologiczny, zmiękczona woda, zakopane urządzenia do oczyszczania ścieków itp.
Główne parametry i tabela rozmiarów instalacji
| Rodzaj | ZG600 | ZG780 | ZG1000 | ZG1200 | ZG1400 | ZG1600 | ZG1800 | ZG2000 | ZG2200 | ZG2400 | ZG2600 | ZG3000 |
| Szczelina = 6mm | 53 | 130 | 200 | 300 | 419 | 630 | 850 | |||||
| Szczelina=10mm | 91 | 600 | 241 | 850 | 482 | 638 | 878 | 1061 | 1315 | 1750 | 2150 | 2750 |
| Średnica bębna (mm) | 600 | 780 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| Szerokość kanału (mm) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1020 | 2040 | 2440 | 2400 | 2640 | 3040 |
Podanie

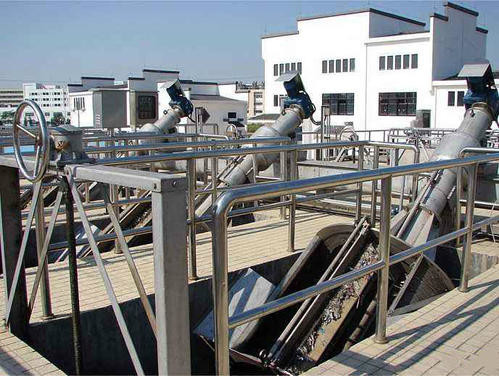

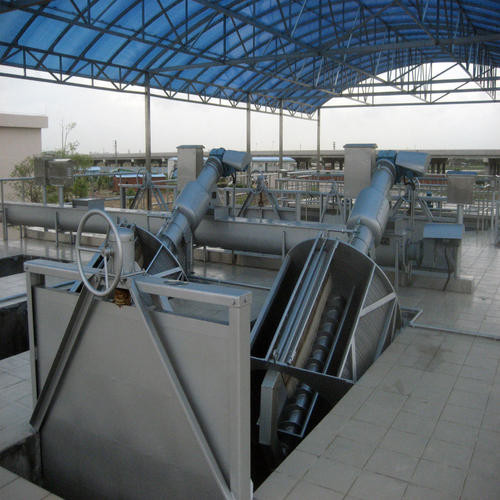

ZG to nowy produkt, który łączy w sobie trzy funkcje obróbki drobnych odpadów prętowych, podnoszenia ślimaka żużla prętowego i wyciskania.Sprzęt może być zainstalowany w kanale lub w kontenerze.Ta maszyna jest używana głównie w projektach oczyszczania ścieków komunalnych i przemysłowych do przechwytywania ciał stałych.
Struktura i zasada działania
Blacha prętowa jest przerabiana na kosz sitowy w kształcie bębna zgodnie ze szczeliną pręta.Oczyszczona woda wpływa z przodu kosza sitowego, filtruje przez pręt i wypływa do wylotu basenu.Żużel prętowy zostaje uwięziony na powierzchni pręta.Gdy różnica poziomu wody wewnątrz i na zewnątrz pręta osiągnie określoną wartość, Zamontowane na wale środkowym zgrabiarki obrotowe obracają się w celu oczyszczenia z brudu.Gdy zgrabiarka ząbkująca żużel zbierze brud do góry kosza, zaczyna rozładowywać żużel (żużel, który może spaść pod własnym ciężarem, jest odprowadzany do szczeliny żużlowej), a następnie po obróceniu o 15° do tyłu, płytka zębata czyszcząca żużel w górnej części kosza automatycznie zeskrobuje żużel przylegający do zębów grabi i odprowadza go do szczeliny żużla.Żużel prętowy jest podnoszony przenośnikiem ślimakowym na dnie wanny, a po wyciśnięciu i odwodnieniu jest wyładowywany w górnej sekcji prasowania.
Główne cechy
Ta maszyna składa się z kosza prętowego, podnośnika ślimakowego, prasy śrubowej, mechanizmu zgarniaczy zębów, płyty do czyszczenia zębów, ramy nośnej, rury odprowadzającej żużel i innych elementów.Ze względu na swoją specjalną pracę posiada następujące cechy:
1. Listwa i przepływ wody tworzą 35. Kąt, ze względu na powstawanie przegród, można oddzielić nawet dużo zabrudzeń o grubości mniejszej niż szczelina listwy.
2. Krata prętowa wyposażona jest w urządzenie płuczące, blokadę grabi oraz funkcję samooczyszczania.
3. Cylindryczna konstrukcja zwiększa natężenie przepływu kratki w porównaniu z tradycyjnym ekranem prętowym, zmniejsza utratę głowy i zmniejsza płaszczyznę akumulacji przed kratką.
4. Wszystkie części mające kontakt z wodą wykonane są ze stali nierdzewnej i poddawane są procesowi trawienia i pasywacji.We wszystkich ściekach cywilnych i większości wody przemysłowej ma silne właściwości antykorozyjne i długą żywotność.
5. Zintegrowane łowienie, przenoszenie i obróbka kompresji przez ekran prętowy nie tylko oszczędza miejsce na podłodze, ale także zmniejsza koszty późniejszej utylizacji śmieci.
6. Nie ma prawie potrzeby konserwacji, nie ma potrzeby tankowania w punkcie obrotowym, a jednostka napędowa ma bardzo krótki czas tankowania.
| L(M) | 3~7 | 3,5-7 | 3,5-7 | 3,5-7 | 4~8 | 4,5-8 | 4,5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5,5-9 |
| JESTEM) | 2,6-6 | 2,6-6 | 3.2 〜6 | 3,2-6 | 4-7.2 | 4~7,2 | 4-7.2 | 4,5-9 | 4,5-9 | 4,5-9 | 4,5-9 | 5~9 |
| h(mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k(mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| Szer (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b(mm) a—A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b(mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaksP1(N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Obciążenie P2(N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Moc silnika (KW) | 1,1 | 1,5 | 2.2 | 3 |
||||||||
Schemat i schemat instalacji
Wymagania techniczne
1. Szerokość i głębokość kanału powinny być płaskie, a tolerancja wymiarowa powinna wynosić ≤ 10 mm.
2. Urządzenie jest mocowane kołkami rozporowymi na miejscu.
