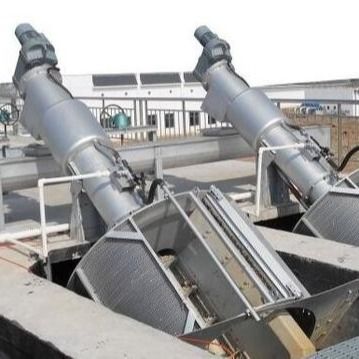

Chiny Skuteczne oczyszczanie ścieków z mechanicznym bębnem obrotowym typu ZG
Do naszych klientów:
Nie jesteśmy profesjonalistami w upiększaniu zdjęć, wszystkie nasze zdjęcia wykonujemy na miejscu lub w naszym warsztacie.Zajmujemy się produkcją prawie wszystkich rodzajów urządzeń do oczyszczania ścieków.Wszelkie pytania prosimy o kontakt.Dzięki.
Podanie
ZG to nowy produkt, który łączy w sobie trzy funkcje obróbki drobnych odpadów prętowych, podnoszenia ślimaka żużla prętowego i wyciskania.Sprzęt może być zainstalowany w kanale lub w kontenerze.Ta maszyna jest używana głównie w projektach oczyszczania ścieków komunalnych i przemysłowych do przechwytywania ciał stałych.
Główne parametry i tabela rozmiarów instalacji
| Rodzaj | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Szczelina = 6mm | 53 | 130 | 200 | 419 | |||
| Szczelina=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Średnica bębna (mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Szerokość kanału (mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L(M) | 3~7 | 3,5-7 | 3,5-7 | 3,5-7 | 4~8 | 4,5-8 | 4,5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5,5-9 |
| JESTEM) | 2,6-6 | 2,6-6 | 3.2 〜6 | 3,2-6 | 4-7.2 | 4~7,2 | 4-7.2 | 4,5-9 | 4,5-9 | 4,5-9 | 4,5-9 | 5~9 |
| h(mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k(mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| Szer (mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b(mm) a—A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b(mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaksP1(N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Obciążenie P2(N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Moc silnika (KW) | 1,1 | 1,5 | 2.2 | 3 | ||||||||
Struktura i zasada działania
Blacha prętowa jest przerabiana na kosz sitowy w kształcie bębna zgodnie ze szczeliną pręta.Oczyszczona woda wpływa z przodu kosza sitowego, filtruje przez pręt i wypływa do wylotu basenu.Żużel prętowy zostaje uwięziony na powierzchni pręta.Gdy różnica poziomu wody wewnątrz i na zewnątrz pręta osiągnie określoną wartość, Zamontowane na wale środkowym zgrabiarki obrotowe obracają się w celu oczyszczenia z brudu.Gdy zgrabiarka ząbkująca żużel zbierze brud do góry kosza, zaczyna rozładowywać żużel (żużel, który może spaść pod własnym ciężarem, jest odprowadzany do szczeliny żużlowej), a następnie po obróceniu o 15° do tyłu, płytka zębata czyszcząca żużel w górnej części kosza automatycznie zeskrobuje żużel przylegający do zębów grabi i odprowadza go do szczeliny żużla.Żużel prętowy jest podnoszony przenośnikiem ślimakowym na dnie wanny, a po wyciśnięciu i odwodnieniu jest wyładowywany w górnej sekcji prasowania.
Główne cechy
Ta maszyna składa się z kosza prętowego, podnośnika ślimakowego, prasy śrubowej, mechanizmu zgarniaczy zębów, płyty do czyszczenia zębów, ramy nośnej, rury odprowadzającej żużel i innych elementów.Ze względu na swoją specjalną pracę posiada następujące cechy:
1. Listwa i przepływ wody tworzą 35. Kąt, ze względu na powstawanie przegród, można oddzielić nawet dużo zabrudzeń o grubości mniejszej niż szczelina listwy.
2. Krata prętowa wyposażona jest w urządzenie płuczące, blokadę grabi oraz funkcję samooczyszczania.
3. Cylindryczna konstrukcja zwiększa natężenie przepływu kratki w porównaniu z tradycyjnym ekranem prętowym, zmniejsza utratę głowy i zmniejsza płaszczyznę akumulacji przed kratką.
4. Wszystkie części mające kontakt z wodą wykonane są ze stali nierdzewnej i poddawane są procesowi trawienia i pasywacji.We wszystkich ściekach cywilnych i większości wody przemysłowej ma silne właściwości antykorozyjne i długą żywotność.
5. Zintegrowane łowienie, przenoszenie i obróbka kompresji przez ekran prętowy nie tylko oszczędza miejsce na podłodze, ale także zmniejsza koszty późniejszej utylizacji śmieci.
6. Nie ma prawie potrzeby konserwacji, nie ma potrzeby tankowania w punkcie obrotowym, a jednostka napędowa ma bardzo krótki czas tankowania.

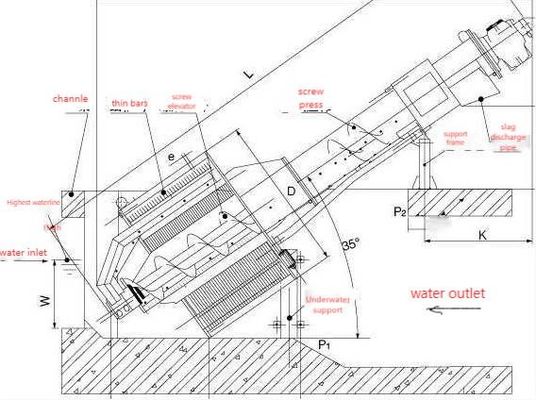

Schemat i schemat instalacji
Wymagania techniczne
1. Szerokość i głębokość kanału powinny być płaskie, a tolerancja wymiarowa powinna wynosić ≤ 10 mm.
2. Urządzenie jest mocowane kołkami rozporowymi na miejscu.
