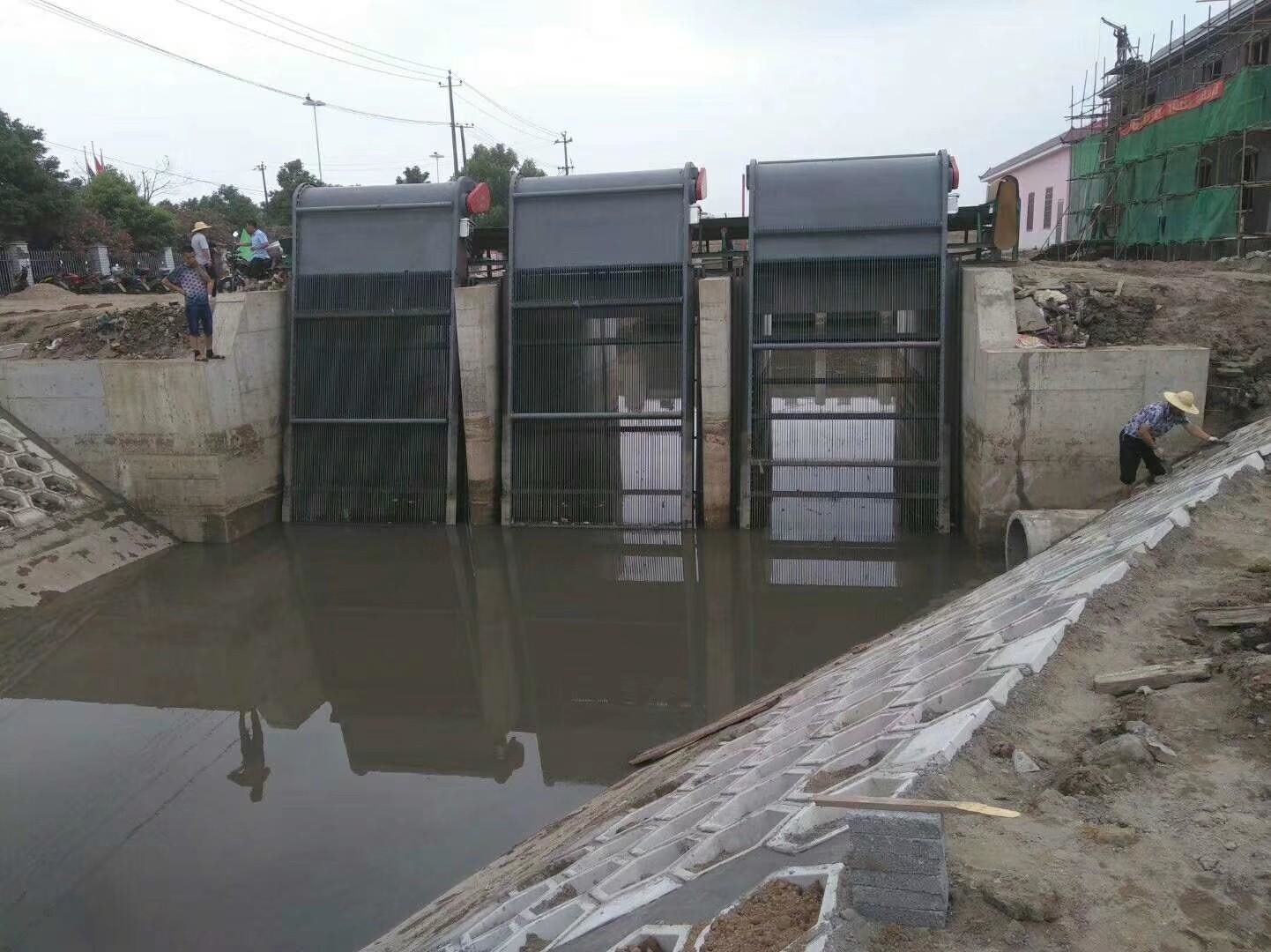

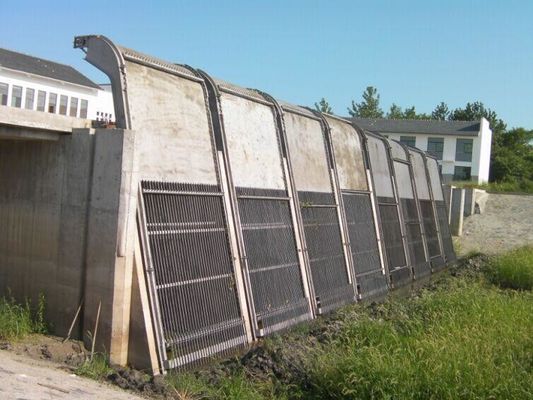

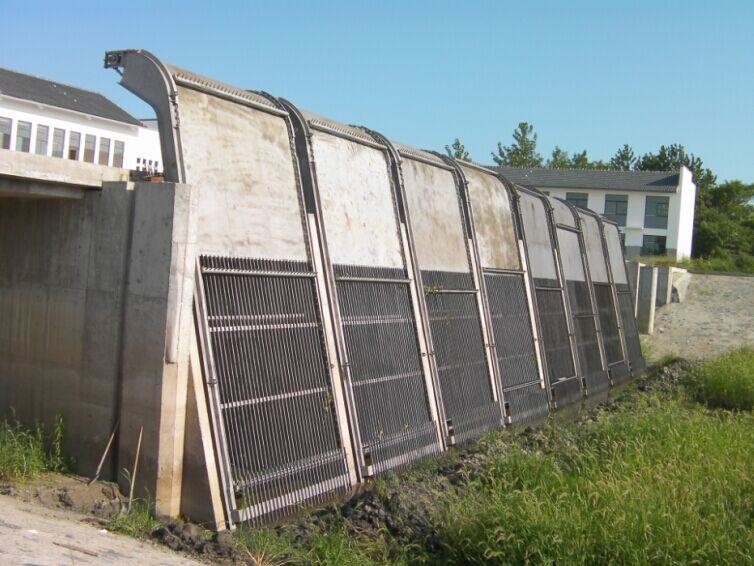

SL Style Water Conservancy River Nierdzewny mechaniczny ekran barowy używany do stacji pomp River
Do naszych klientów:
Nie jesteśmy profesjonalistami w upiększaniu zdjęć, wszystkie nasze zdjęcia wykonujemy na miejscu lub w naszym warsztacie.Zajmujemy się produkcją prawie wszystkich rodzajów urządzeń do oczyszczania ścieków.Wszelkie pytania prosimy o kontakt.Dzięki.
Parametry
|
Parametr Rodzaj |
SL-2500 |
| Szerokość sprzętu X (mm) | 2500 |
| Szerokość kanału (mm) | X+100 |
| Szerokość pręta (mm) | X-140 |
| Przestrzeń barów (mm) | 40-150 |
| Kąt instalacji | 70-80 |
| Prędkość (m/min) | ≈3 |
| Moc silnika (kw) | 1.1-2.2 |
Podanie
Stosowany jest głównie w przepompowniach odwadniających, rzekach i wlotach wody w dużych przepompowniach do konserwacji wody o dużych natężeniach przepływu w celu przechwycenia dużych stałych zanieczyszczeń pływających w zbiorniku wodnym, aby zapewnić płynny przepływ wody.
Struktura i zasada działania
Sprzęt przyjmuje typ back-down i łańcuch obrotowy.Powierzchnia kratki wodnej składa się z zębatej płyty grabi i belki stałej.Gdy ścieki przepływają, gruz większy niż przestrzeń pręta jest przechwytywany, a zęby natarcia zębatej płyty nagarniacza wnikają w szczelinę pręta.Gdy urządzenie napędowe napędza łańcuch trakcyjny w celu wykonania ruchu obrotowego, zęby grabi przenoszą zanieczyszczenia uwięzione na powierzchni siatki od dołu do góry do wylotu żużla.Gdy zęby zgarniacza obracają się od góry do dołu, odłamki poruszają się samoczynnie i spadają do przenośnika z otworu wyładowczego, a następnie są transportowane lub dalej przetwarzane.
Główne cechy
1. Urządzenie napędowe jest bezpośrednio napędzane przez cykloidalne koło zębate lub śrubowy silnik reduktora biegów, który charakteryzuje się niskim poziomem hałasu, zwartą strukturą i stabilną pracą;
2. Zęby grabi mają skośną końcówkę i są spawane w całość z osią poziomą, która może zbierać duże śmieci i drobiazgi;
3. Regał jest integralną konstrukcją ramy, o dużej sztywności, łatwej instalacji i mniej codziennych pracach konserwacyjnych;
4. Sprzęt jest łatwy w obsłudze, a jego działaniem można sterować bezpośrednio lokalnie/zdalnie;
5. Aby zapobiec przypadkowemu przeciążeniu, jest on wyposażony w podwójną ochronę mechanicznego kołka ścinanego i nadprądowego, aby praca urządzenia była bezpieczna i niezawodna;
6. Na dole zamontowana jest wtórna kratka.Kiedy ząbkowane grabie obracają się z tyłu głównej kratki na przednią, wtórna kratka jest automatycznie mocowana do głównej kratki, aby zapobiec zwarciu przepływu wody i przedostaniu się do unoszących się zanieczyszczeń.
Wykres przepływu wody
|
Parametry Rodzaj |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Głębokość wody pochodzenia (m) | 3,0 | |||||||
| Prędkość wody (m/s) | 1,0 | |||||||
| Przestrzeń (mm) | 40 | Przepływ wody (m³/s) | 5,66 | 6,87 | 8.06 | 8.26 | 10.46 | 11,66 |
| 50 | 5.88 | 7.11 | 8.4 | 9,6 | 10.86 | 12.09 | ||
| 60 | 6,0 | 7,35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7,5 | 8.80 | 10.14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8.97 | 10.29 | 11,64 | 12,96 | ||
| 90 | 6.36 | 7,71 | 9.06 | 10.41 | 11,7 | 13.11 | ||
| 100 | 6.45 | 7,8 | 9.15 | 10.53 | 11,88 | 13.26 | ||
| 110 | 6,48 | 7.86 | 9.24 | 10,62 | 12 | 13.35 | ||
| 120 | 6.54 | 7,92 | 9,3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6,6 | 8.01 | 9.39 | 10,8 | 12.21 | 13.59 | ||
| 150 | 6,63 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
Schemat i schemat instalacji
1. Mocowanie silnika 2. Grabie 3. Stojak 4. Dolny kosz na śmieci 5. Urządzenie prowadzące 6. Urządzenie napędowe 7. Przegroda żużla 8. Ekran paska
