Szary zbiornik do oczyszczania ścieków, mikroobrotowy filtr bębnowy

XLJ Typ Chiny Mikrofiltr z bębnem obrotowym Stalowy zbiornik do oczyszczania ścieków

Zasada działania

Obrotowy mikrofiltr bębnowy to nowy typ urządzenia do separacji ciał stałych od cieczy, które może skutecznie zredukować zawiesinę cząstek stałych (SS) w ściekach.Jego zasada działania polega na tym, że ścieki spływają do wydrążonego bębna i pod wpływem grawitacji przemieszczają się od wewnętrznej strony filtra na stronę zewnętrzną.Odpływ, zawieszone w wodzie ciała stałe są zatrzymywane w filtrze ze stali nierdzewnej.Obrotowy bęben obraca się powoli, a pompa płukania wstecznego pobiera i filtruje ścieki w celu płukania wstecznego ekranu filtra.Woda płucząca przepływa przez dyszę w górnej części bębna, aby przepłukać filtr z zewnątrz do wnętrza filtra.Płukane cząstki stałe są zbierane przez zbiornik gromadzący popłuczyny i odprowadzane z urządzeń przewodem kanalizacyjnym.

Parametry

Struktura sprzętu

Mikrofiltr z obrotowym bębnem, proszę odnieść się do właściwego obrazu, aby zobaczyć strukturę głównych części urządzenia:

1. Urządzenie napędowe: zapewnia moc do obracania bębna, przyjmuje napęd bezpośredni, bez pośredniej pary przekładni i ma prostą i stabilną konstrukcję;

2. Korpus skrzyni: Korpus skrzyni jest konstrukcją półzamkniętą i jest nośnikiem bębna.Wewnątrz znajduje się obszar wlotu wody i obszar stałego przepływu, dzięki czemu przepływ wody do bębna jest stabilny, a efekt filtrowania poprawia się;

3. Okładka: utrzymuj całą maszynę w zamkniętej strukturze, skutecznie unikaj rozprysków wody i popraw pierścień roboczy;

terytorium;

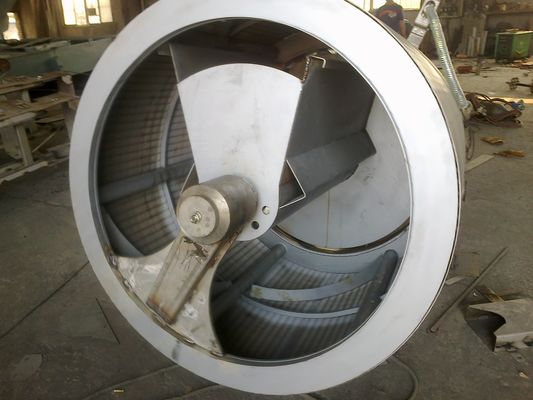

4. Bęben obrotowy: Jest to nośnik siatkowy z mikrofiltrem, z jednym końcem zamkniętym, a drugim otwartą strukturą.Filtrat wchodzi przez otwarty koniec i jest odprowadzany po przefiltrowaniu przez filtr.Zamknięty koniec jest połączony z urządzeniem napędowym;

5. Urządzenie do płukania: w celu zapewnienia ochrony podczas czyszczenia i regeneracji mikrofiltra.To urządzenie zapewnia dwukierunkowe czyszczenie drogi wodnej.Gdy stężenie zawiesiny w filtracie jest wysokie, można włączyć dwukierunkowe czyszczenie, aby zapewnić efekt czyszczenia filtra;

6. Mikrofiltr: Ten komponent jest podstawowym komponentem urządzenia.Drobna siatka ze stali nierdzewnej 316L w tej części jest połączona z górną i dolną ramą z okrągłego drutu ze stali nierdzewnej 316L za pomocą specjalnej technologii przetwarzania i wciśnięta w ramę płyty ze stali nierdzewnej, dzięki czemu ekran filtra gwarantuje wystarczającą powierzchnię filtracji i wystarczająca siła.W porównaniu z innymi metodami mocowania, tego rodzaju okrągła rama z siatki stalowej jest bardziej gładka, a prawdopodobieństwo przechwycenia i ciągnięcia włóknistej zawiesiny w ściekach jest mniejsze, co w pełni gwarantuje efekt oczyszczania ścieków.Pomysłowa konstrukcja montażu sita filtra i korpusu bębna jest genialna, którą można łatwo demontować i instalować;

7. Wykrywanie poziomu cieczy: To urządzenie jest wyposażone w urządzenie do wykrywania poziomu cieczy, które może wykrywać niski, średni i wysoki poziom wody.Można go połączyć z przetwornicą częstotliwości, aby automatycznie realizować niską, średnią i wysoką prędkość działania urządzenia napędowego, co może zapewnić efekt filtrowania i wydłużyć cykl życia sprzętu.Posiada również funkcję wyłączania przy bardzo niskim poziomie wody i funkcje alarmu przy bardzo wysokim poziomie wody;

8. Drzwi obserwacyjne: Ruchome drzwi obserwacyjne są wygodne do codziennej kontroli, konserwacji i remontów, a otwieranie i zamykanie jest elastyczne;

9. Zbiornik zrzutu ścieków: Zbiornik na bębnie może zbierać zawiesinę przechwyconą przez filtrację do zbiornika na ścieki.Jednocześnie drobna zawiesina przylegająca do sita i siatki filtracyjnej jest myta przez urządzenie myjące, a ścieki są również gromadzone w zbiorniku ściekowym i odprowadzane rurą kanalizacyjną, dzięki czemu brud nie gromadzi się w środku ekwipunek;

10. Urządzenie wspierające: odgrywaj rolę we wspieraniu normalnej pracy bębna.Wykonany ze specjalnych materiałów bezobsługowych, nie wymaga smarowania i rutynowej konserwacji, długa żywotność oraz łatwy demontaż i wymiana;

11. Pompa wody do płukania: Zapewnia wysokociśnieniowe źródło czystej wody dla urządzenia do płukania, a źródło wody czyszczącej jest pobierane z wody filtrowanej samodzielnie.Aby zapobiec zatykaniu się dyszy, w rurociągu instalowany jest dodatkowy filtr, aby w pełni zapewnić efekt czyszczenia urządzenia płuczącego na filtrze.Ilość wody do spłukiwania wymagana przez ten sprzęt jest bardzo mała, stanowiąc zaledwie około 0,5% jego własnej mocy przerobowej, co czyni ten sprzęt bardziej energooszczędnym i przyjaznym dla środowiska;

12. System orurowania: do wlotu i wylotu wody oraz do opróżniania samego sprzętu.

Główne cechy

1. Doskonała wydajność mediów filtracyjnych.Medium filtracyjne stosowane w filtrze tego urządzenia to stal nierdzewna.W porównaniu z tkaniną włóknistą i materiałem poliestrowym filtra gramofonu ma wiele zalet: dobrą jednolitość porów, wysoką wytrzymałość na rozciąganie, szybką prędkość filtrowania, długotrwałą trwałość, niełatwą do zablokowania i dużą odporność na korozję.

2. Łatwa wymiana filtra.Niezależną siatkę można usunąć niezależnie bez wpływu na inne filtry.

3. Silna odporność na uderzenia.Urządzenie może działać normalnie, gdy SS wody na wlocie nie przekracza 40 mg/L1.

4. Filtr może pracować w sposób ciągły.Płukanie wsteczne i filtrowanie nie wpływają na siebie nawzajem.

5. Mała utrata głowy.Utrata głowy jest mniejsza niż 30 cm.

6. Dobry efekt leczenia.Jakość ścieków SS jest mniejsza niż 10 mg/L.

7. Uruchom w pełni zautomatyzowaną kontrolę.

8. Mały ślad.W przypadku tej samej objętości wody uzdatniającej, powierzchnia urządzeń do mikrofiltracji typu TR jest znacznie mniejsza niż innych urządzeń do procesu filtracji.

9. Płukanie wsteczne zużywa mało wody.Zanieczyszczenia nie są łatwe do gromadzenia na sicie filtra, a woda pod wysokim ciśnieniem z płukania wstecznego może łatwo usunąć zanieczyszczenia.Użyta woda jest pobierana z przefiltrowanej wody, a jej zużycie wynosi 0,3% objętości wody uzdatnionej, czyli znacznie mniej niż 3% -5% zużycia wody w innych podobnych filtrach

10. Niskie zużycie energii operacyjnej, mniej niż 1/4 innych podobnych filtrów, koszt operacyjny na tonę wody wynosi 0,002 juanów.

Podanie

1. Oczyszczalnia ścieków: standardowy projekt modernizacji ścieków z poziomu B do poziomu A

2. Ponowne wykorzystanie odzyskanej wody: Głęboko przefiltruj nierozpuszczalne zawieszone cząstki stałe przez to urządzenie, aby osiągnąć cel recyklingu wody;

3. Przemysłowe oczyszczanie ścieków: zgodnie z wymaganiami różnych gałęzi przemysłu, ten sprzęt może oddzielać i filtrować wodę wykorzystywaną do zapewnienia odpowiedniej jakości wody spełniającej cel użytkowania w przedsiębiorstwie lub spełniania odpowiednich wymagań dotyczących ochrony środowiska.

Pakowanie i dostawa

Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
