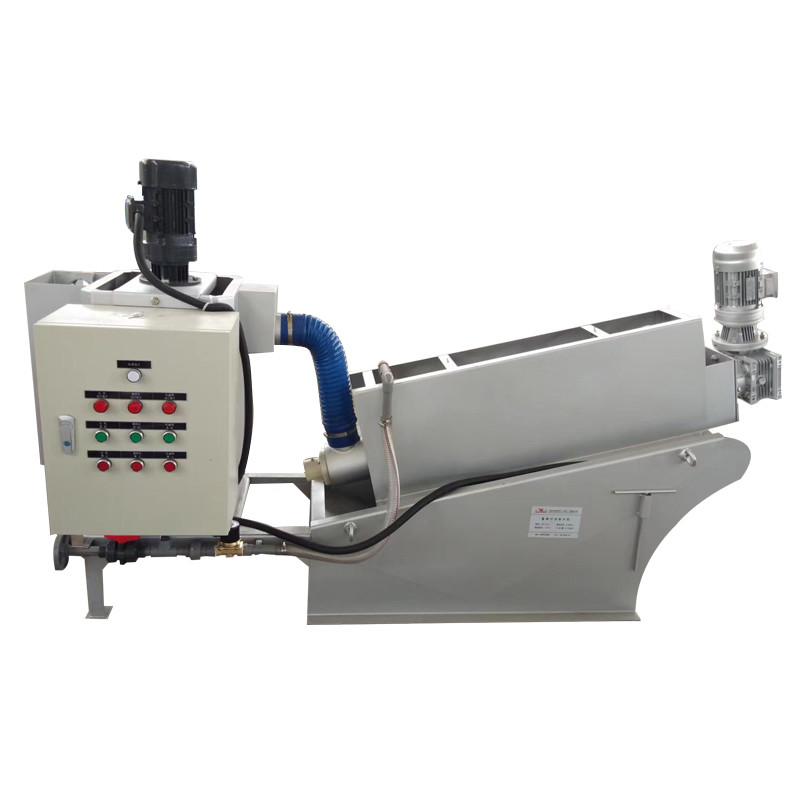

8 kg/h odwadniacz osadu spiralnego do odwadniania osadów z gospodarstw rolnych i farbiarskich
Zasada działania
1. Szlam jest transportowany do urządzenia mieszającego flokulację przez pompę wlotową szlamu, a flokulant polimerowy jest wtryskiwany do zbiornika mieszającego flokulację, a kwiat ałunu powstaje po reakcji między mieszanym szlamem a flokulantem polimerowym.
2. Osad po utworzeniu ałunu wchodzi do sekcji odwadniania po zatężeniu grawitacyjnym sekcji zagęszczania głównego korpusu.

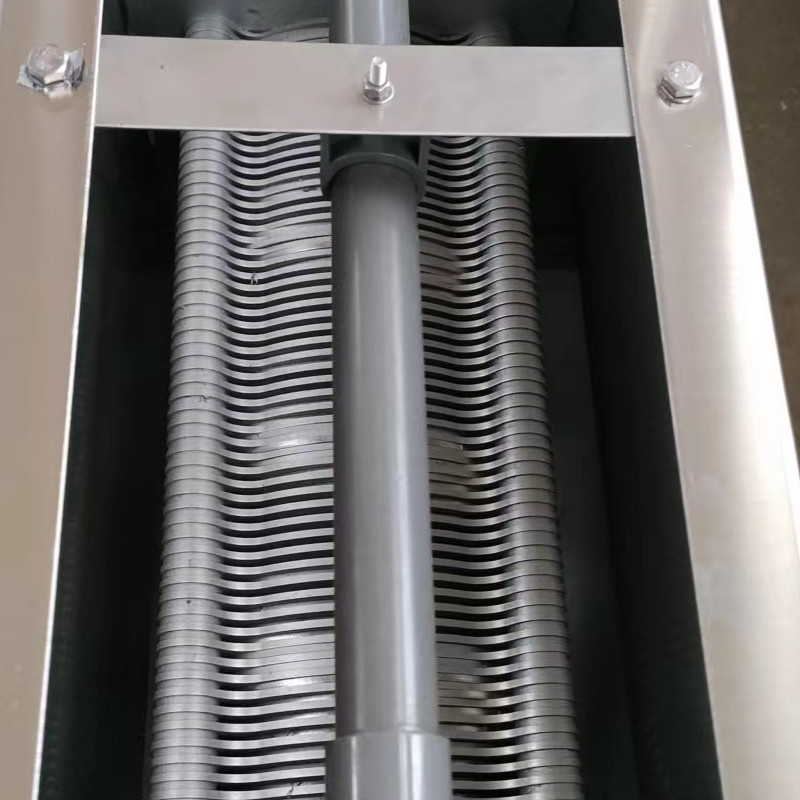

3. Skok śruby wału ślimakowego sekcji odwadniania zmniejsza się stopniowo wzdłuż kierunku wylotu osadu, ponieważ ściskanie płyty dociskowej zwiększa ciśnienie wewnętrzne w korpusie głównym, aby osiągnąć cel odwodnienia .Po odwodnieniu placek osadowy jest odprowadzany.
4. Istnieje możliwość ustalenia, czy fundament musi być zbudowany i wysokość fundamentu zgodnie z rzeczywistą wysokością sprzętu niosącego placek błotny.Ponieważ odwadniacz nie będzie wibrował podczas pracy, nie ma potrzeby wkręcania śrub.Po przybyciu towarów na miejsce można je przymocować za pomocą śrub rozporowych.

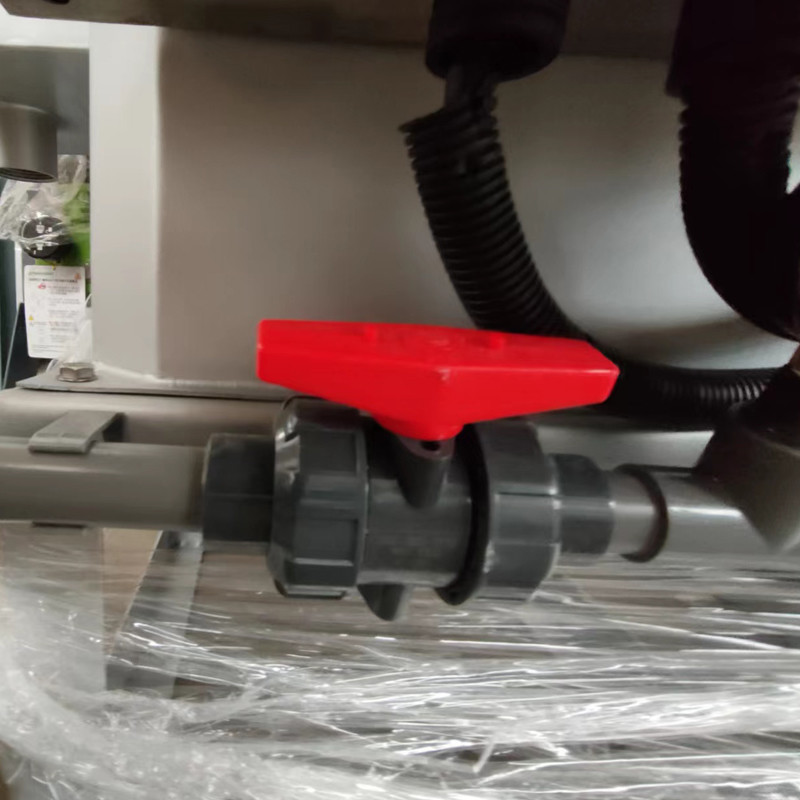

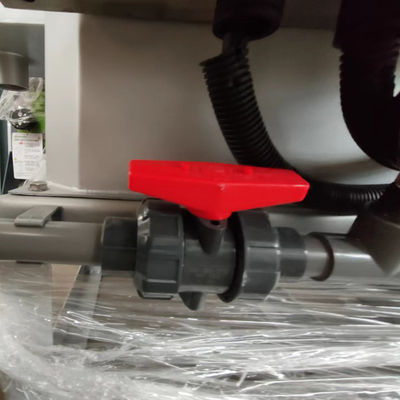

5. Wylot spustowy mieszalnika jest zamknięty podczas pracy odwadniacza.Otwiera się tylko podczas czyszczenia mieszalnika.Rura jest podłączona do zbiornika osadu.

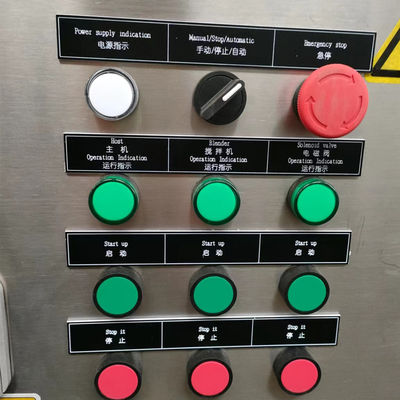

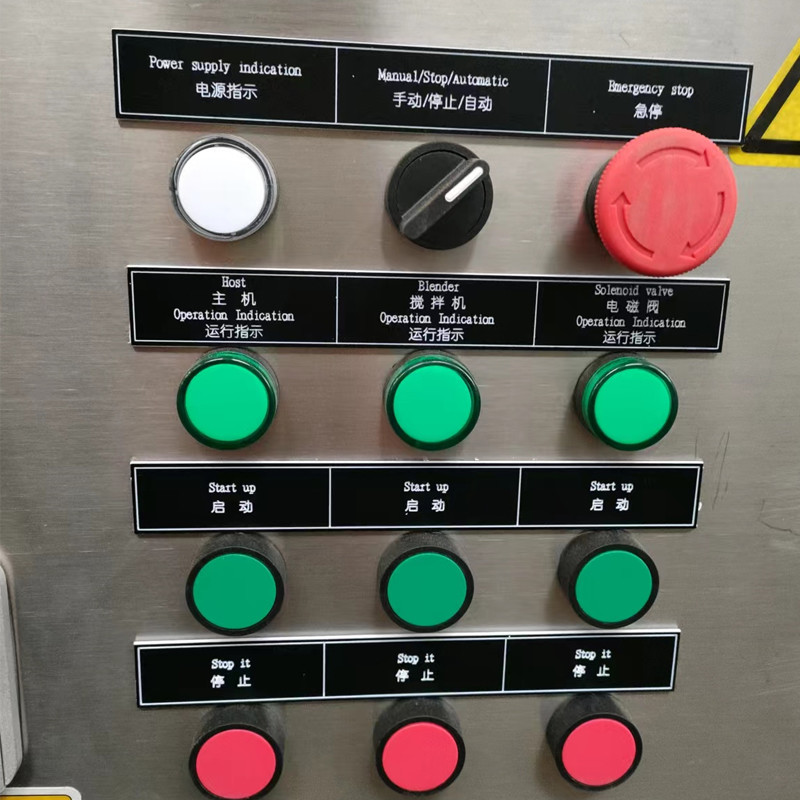

6. Układ sterowania pompą dozującą i pompą przetłaczającą osad zabudowany jest w szafie elektrycznej odwadniacza.Proszę zapoznać się ze schematem połączeń w celu okablowania.
Proces pracy
1. Osad pobrany ze zbiornika reakcji biochemicznej jest transportowany do zbiornika koagulacji i mieszania.
2. Aglutynować i mieszać z polietylenem, żelazem i polimerem w zbiorniku do mieszania, aby utworzyć żelową smugę.
3. Pióropusz żelu jest zagęszczany grawitacyjnie w sekcji zagęszczania, a duża ilość przesączu jest odprowadzana ze szczeliny filtra w sekcji zagęszczania.
4. Zagęszczony osad będzie nadal przemieszczał się do przodu wzdłuż osi spiralnej i ulegnie całkowitemu odwodnieniu pod ciśnieniem wewnętrznym wytwarzanym przez płytę dociskową.
5. Odwodniony placek błotny jest odprowadzany ze szczeliny utworzonej między tylną płytą dociskową a głównym korpusem układarki ślimakowej.
Parametry
| Specyfikacja i wymiar Model | DL-101 | DL-102 | DL-201 | DL-202 | DL-301 | DL-302 | DL-303 | |
|
Zdolność obsługi (m3／h) |
Stężenie ind S．S．0,2～0,5%) |
0,6~1,5 | 1,2~3,0 | 1,8~4,5 | 3,6~9,0 | 6,0 ~ 15 | 12~30 | 18~45 |
|
Stężenie ind (S．S．0,5～2,0%) |
0,25 ~ 0,6 | 0,5~1,2 | 0,75 ~ 1,8 | 1,5~3,6 | 2,5~6,0 | 5,0 ~ 12 | 7,5~18 | |
|
Stężenie ind (S．S．2,0～5,0%) |
0,1~0,25 | 0,2~0,5 | 0,3~0,75 | 0,6~1,5 | 1,0 ~ 2,5 | 2,0 ~ 5,0 | 3,0 ~ 7,5 | |
|
Wyczerpana ilość (kg／h) |
Stężenie ind (S．S．0,2～0,5%) |
0~3,0 | 2,4 ~ 6,0 | 3,6~9,0 | 7,2~18 | 12~30 | 24~60 | 36~90 |
|
Stężenie ind (S．S．0,5～2,0%) |
0~5,0 | 5,0 ~ 10 | 9,0 ~ 15 | 18~30 | 30~50 | 50~100 | 90~150 | |
|
Stężenie ind (S．S．2,0～5,0%) |
0~5,0 | 5,0 ~ 10 | 9,0 ~ 15 | 18~30 | 30~50 | 50~100 | 90~150 | |
| Zawartość wody w makuchu błotnym (%) | 75~85 | 75~85 | 75~85 | 75~85 | 75~85 | 75~85 | 75~85 | |
| Średnica spiralna (mm)x Ilość (pierwiastek) | 100x1 | 100x2 | 200x1 | 200x2 | 300x1 | 300x2 | 300x3 | |
| moc moc (KW) | 0,2 | 0,3 | 0,6 | 0,8 | 0,8 | 1.2 | 1,95 | |
|
rozmiar konturu jednostki (jednostek) (w W) |
Ł | 1816 | 1816 | 2500 | 2500 | 3255 | 3455 | 3605 |
| W | 756 | 910 | 850 | 935 | 985 | 1295 | 1690 | |
| H | 1040 | 1040 | 1270 | 1270 | 1600 | 1600 | 1600 | |
| Waga referencyjna (kg) | 190 | 275 | 360 | 470 | 820 | 1350 | 1820 | |

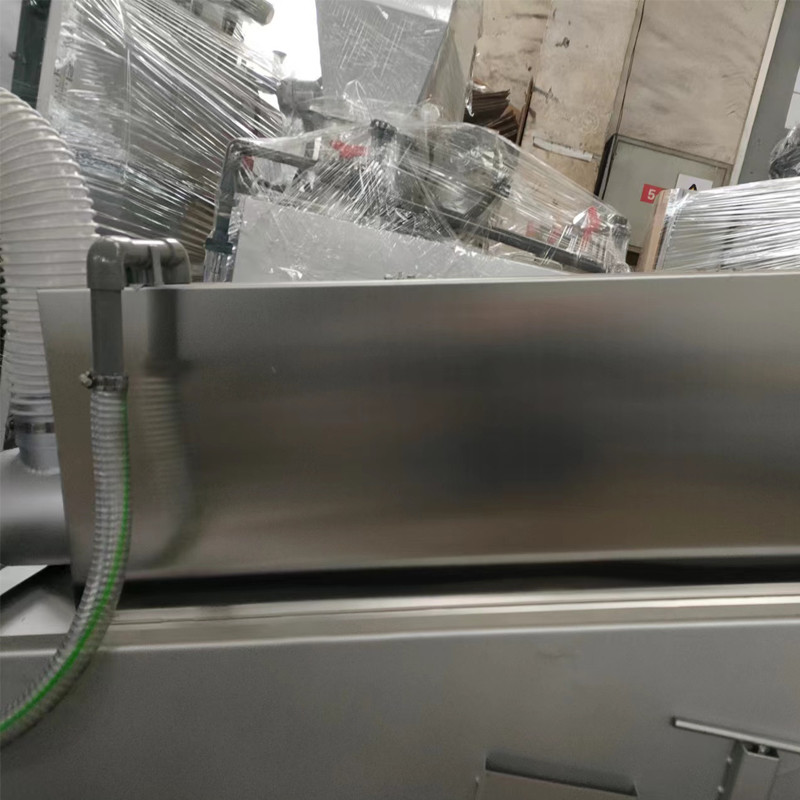

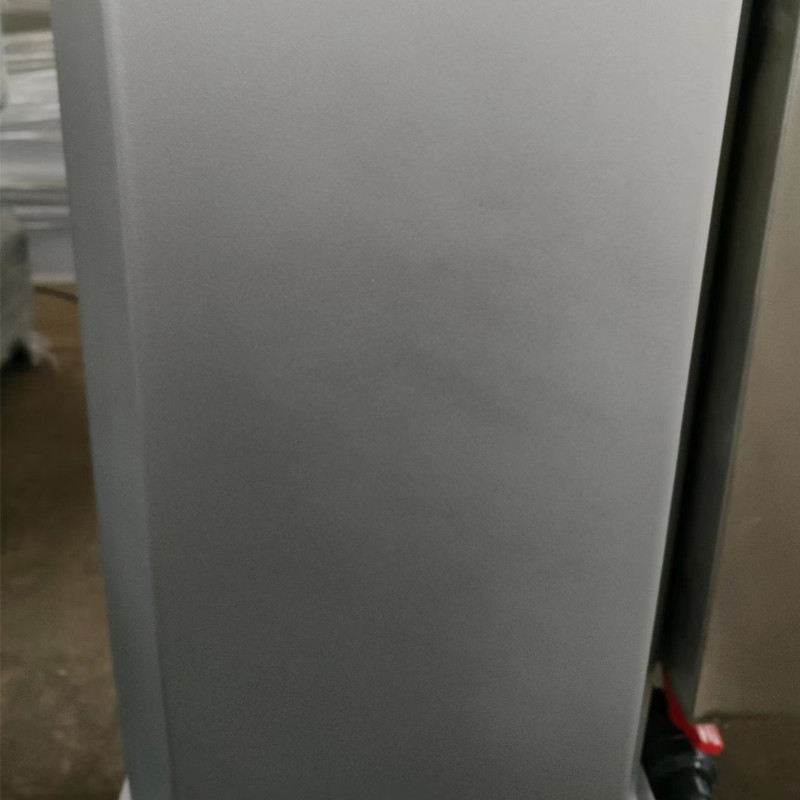

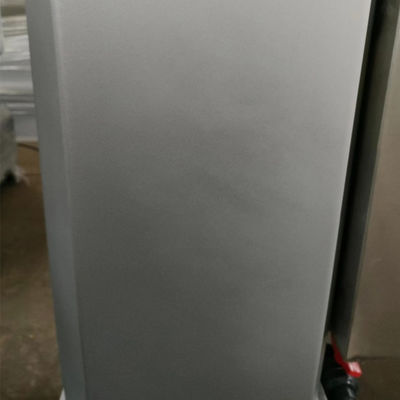

Prawdziwe zdjęcie
profil firmy
Jiangsu Longdai Environmental Technology Co., Ltd. jest producentem sprzętu do ochrony środowiska z 11-letnim doświadczeniem.Dostarczyła dużą liczbę wyrafinowanego sprzętu do ochrony środowiska w kraju i za granicą, założyła trzy oddziały w Chinach i współpracowała z wieloma uniwersytetami przy budowie centrum badawczo-rozwojowego Longdai.Jest 4 średnich lekarzy, 10 mistrzów i 25 starszych inżynierów.
