Poziomy bezwałowy przenośnik ślimakowy ze stali węglowej producent przenośników ruchomych kopalni węgla cementu
Składa się głównie z helikoidalnego, łożyska, koryta materiałowego, wlotu i wylotu, urządzenia napędowego itp. Sztywny korpus spiralny jest podparty na korycie materiałowym przez łożyska w części czołowej, ogonowej i środkowej, tworząc element obrotowy, który może realizować transport materiałów.Spiralny korpus działa poprzez urządzenie napędowe zainstalowane przy głowicy, a wlot i wylot materiału są odpowiednio umieszczone na górnej stronie ogona rynny materiałowej i dolnej stronie głowicy.
Środki ostrożności przy instalacji
1. Linia środkowa koryta materiałowego i wał spiralny powinny być utrzymywane w dobrej współosiowości.
2. Połączenia pomiędzy sekcjami rynny powinny być szczelne bez przemieszczeń.Uszczelki można dodać między sekcjami oraz między pokrywą głowicy a rynną, aby zapewnić szczelność rynny.Jednocześnie można regulować błąd długości rynny.
3. Prześwit pomiędzy wewnętrzną ścianką koryta materiałowego a korpusem spirali powinien być równy.
4. Wał urządzenia napędowego i wał spiralny powinny być utrzymywane w dobrej współosiowości.Wysokość napędu można regulować za pomocą podkładek.
5. Po zamontowaniu korpus spirali należy poddać próbie wyważenia statycznego.
6. Pośrednie łożysko zawieszenia powinno niezawodnie i prawidłowo wspierać wał łączący, aby uniknąć promieniowego odkształcenia wału spiralnego.Montaż można uzyskać, regulując podkładki między podkładkami łożyskowymi.
7. Po zamontowaniu całej maszyny sprawdzić, czy w maszynie znajdują się drobiazgi i czy w każdym miejscu smarowania jest wystarczająca ilość oleju smarującego.
8. Podczas testu bez obciążenia z łożyska nie może wyciekać olej, a wzrost temperatury łożyska nie powinien przekraczać 20 ℃.Podczas próby obciążenia wzrost temperatury łożyska nie powinien przekraczać 30 ℃.
Parametr
| parametry | spirala Średnica nominalna (mm) średnica spirali (mm) |
Rodzaj | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Pojemność | kąt montażu | 0° | 1,5 | 3,6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3,6 | 5.04 | 7.02 | ||
| Prędkość spiralna n (obr/min) | 12 do 16 | ||||||
| Silnik N (kW) | 0,75-5,5 (według L i kąta) | ||||||
| rozmiar instalacji (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Dopasowanie do odpowiedniego sprzętu | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Li | Dopasowanie do odpowiedniego sprzętu | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Dopasowanie do odpowiedniego sprzętu | ||||||
| Cześć | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Dopasowanie do odpowiedniego sprzętu | ||||||

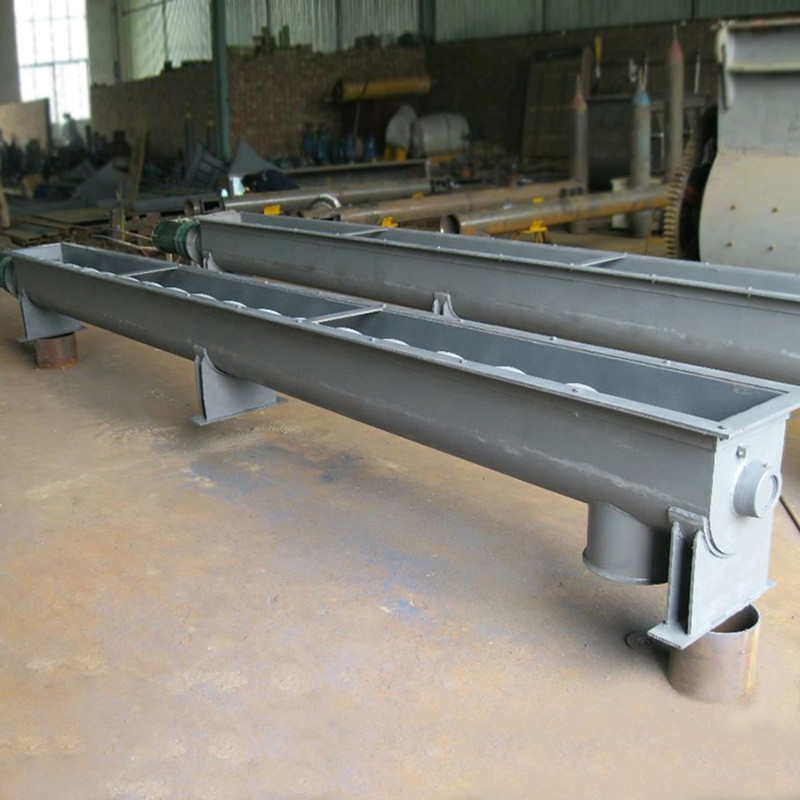

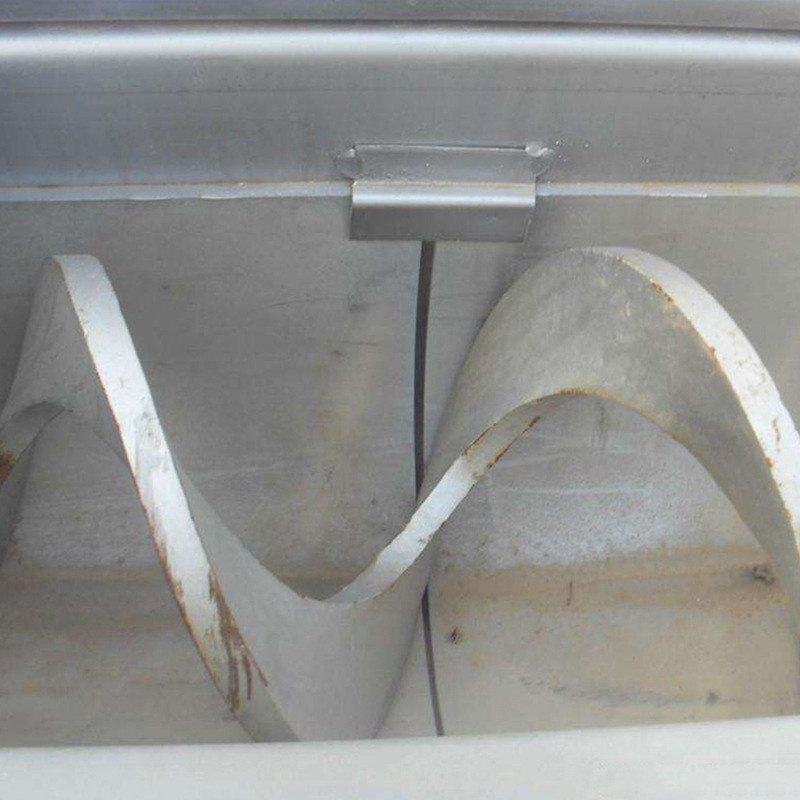

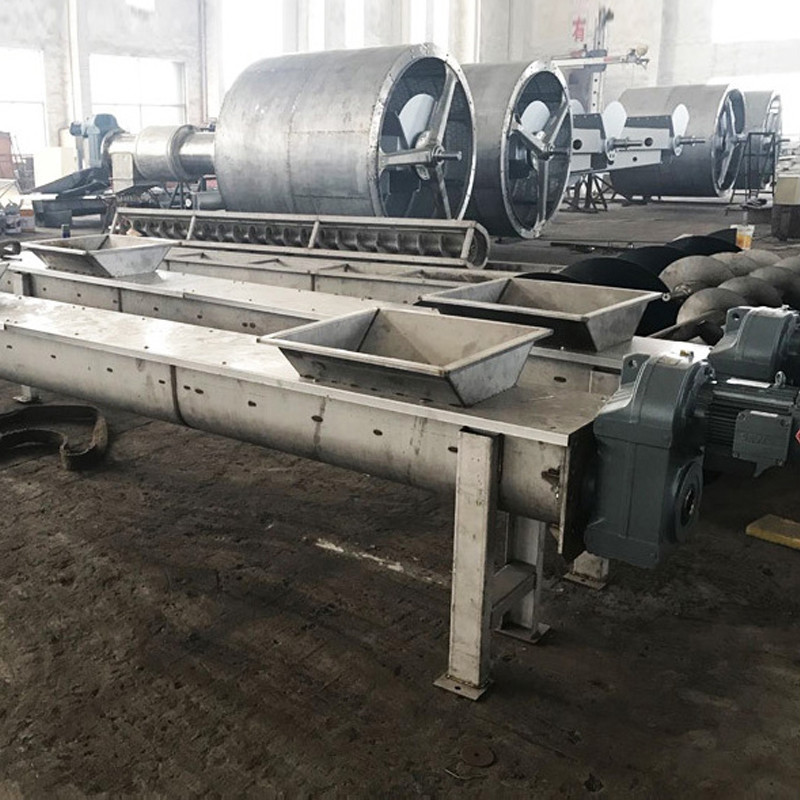

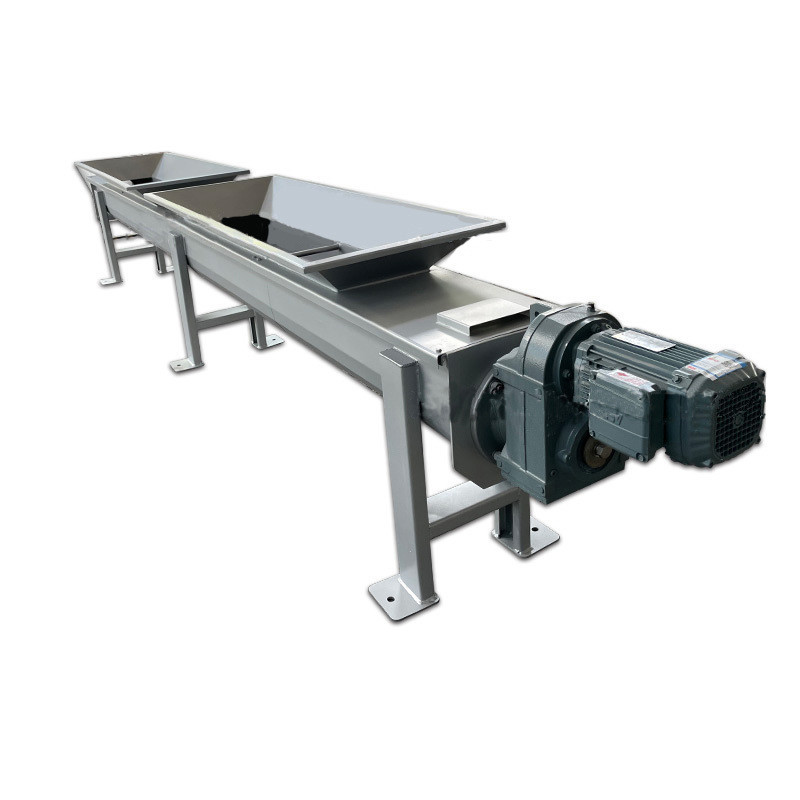

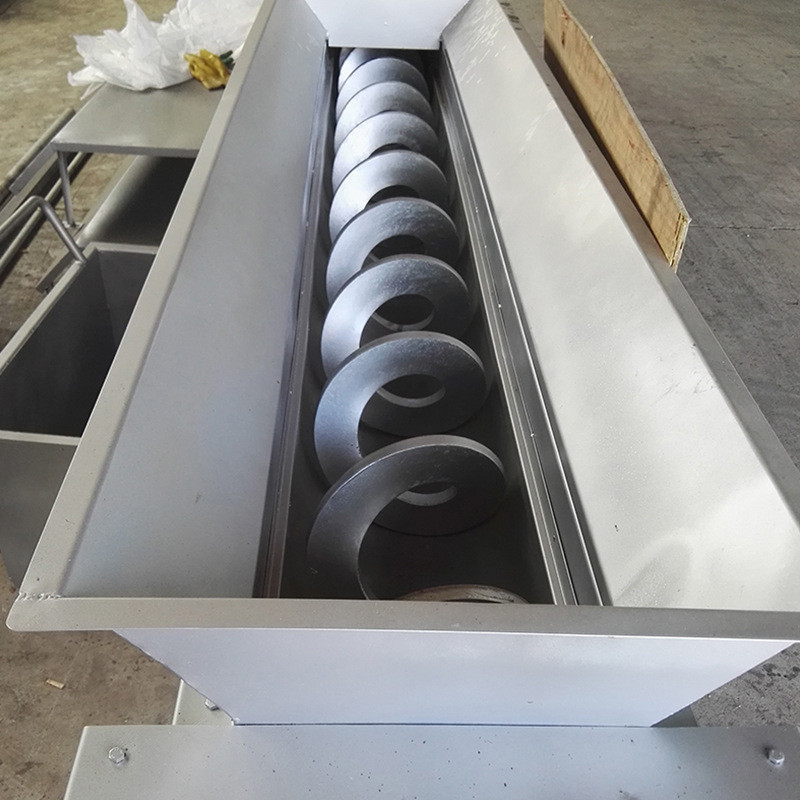

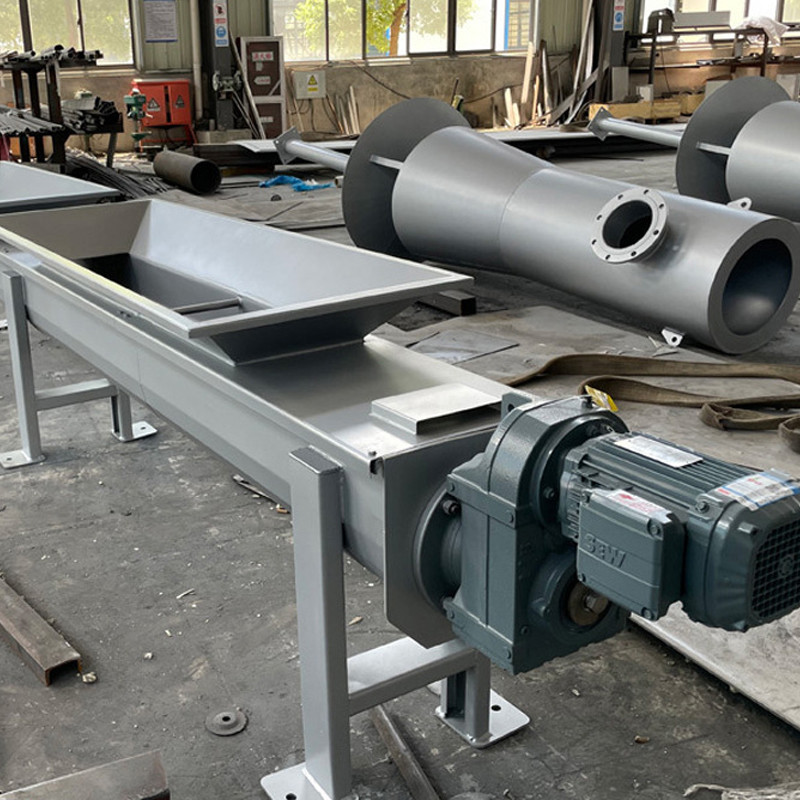

Prawdziwe zdjęcie
