Producent przenośnika ślimakowego typu U szlam cementowy żużel rudy podajnik ziarna urządzenia transportowe
Przenośnik ślimakowy służy głównie do transportu poziomego lub pochyłego materiałów proszkowych, ziarnistych i drobnych, takich jak węgiel, popiół, żużel, cement, ziarno i inne materiały;Nie nadaje się do transportu materiałów łatwo psujących się, lepkich i zbrylających się, a także materiałów, których nie można złamać podczas transportu;Robocza temperatura otoczenia przenośnika ślimakowego wynosi - 20~50 ℃;Temperatura materiału jest mniejsza niż 200 ℃;nachylenie przenośnika ≤ 20 stopni;Długość transportu jest zwykle mniejsza niż 40m.
Klasyfikacja ostrza
Spiralne ostrza przenośnika ślimakowego mają głównie trzy typy: helikoidalny lity, helikoidalny taśmowy i helikoidalny łopatkowy.Metoda S ważenia powierzchni spiralnej, odpowiednia do przenoszenia materiałów sypkich i ziarnistych;Powierzchnia spiralna typu pasa nazywana jest metodą D, a jej skok spiralny jest taki sam jak średnica spiralnego ostrza, które jest odpowiednie do przenoszenia proszkowych i małych kawałków materiałów;Spiralna powierzchnia ostrza służy głównie do transportu materiałów lepkich i ściśliwych.Procesy mieszania i mieszania kończą się jednocześnie podczas transportu.Skok spirali jest około 1,2 razy większy od średnicy spiralnego ostrza.
Skład produktu
Spiralne łopatki przenośnika ślimakowego obracają się w lewo iw prawo.Przenośnik ślimakowy składa się z trzech części: korpusu przenośnika ślimakowego, wlotu i wylotu materiału oraz urządzenia napędowego;Korpus przenośnika ślimakowego składa się z łożyska głowicy, łożyska ogonowego, łożyska zawieszenia, rdzenia spiralnego, obudowy, pokrywy i podstawy;Urządzenie napędowe składa się z silnika, reduktora, sprzęgła i podstawy.Powszechnie stosowane średnice śrub to 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm i 1000mm.Przenośniki ślimakowe o innych specyfikacjach można również dostosować.
Parametr
| parametry | spirala Średnica nominalna (mm) średnica spirali (mm) |
Rodzaj | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Pojemność | kąt montażu | 0° | 1,5 | 3,6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3,6 | 5.04 | 7.02 | ||
| Prędkość spiralna n (obr/min) | 12 do 16 | ||||||
| Silnik N (kW) | 0,75-5,5 (według L i kąta) | ||||||
| rozmiar instalacji (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Dopasowanie do odpowiedniego sprzętu | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Li | Dopasowanie do odpowiedniego sprzętu | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Dopasowanie do odpowiedniego sprzętu | ||||||
| Cześć | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Dopasowanie do odpowiedniego sprzętu | ||||||

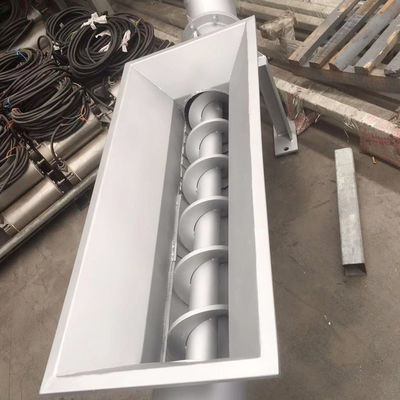

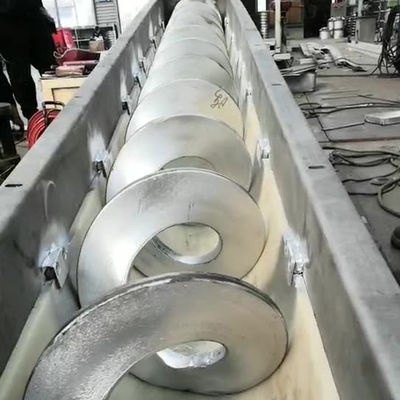

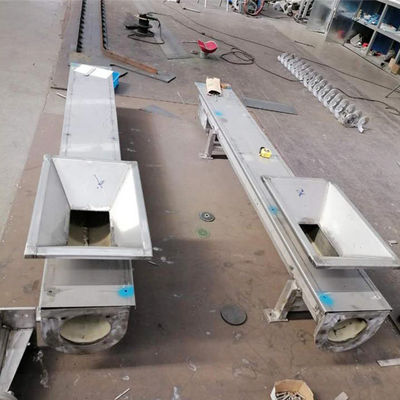

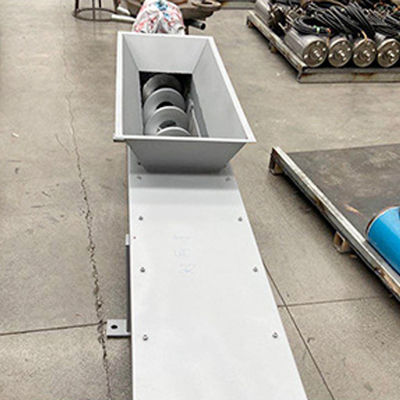

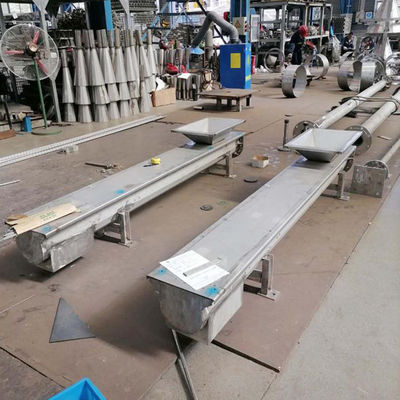

Prawdziwe zdjęcie
