Przenośnik ślimakowy szlamu ze stali węglowej Producent przemysłowych spiralnych urządzeń do przenoszenia suchego proszku
Przenośnik ślimakowy składa się z trzech części: korpusu ślimaka, wlotu i wylotu materiału oraz urządzenia napędowego.
Korpus maszyny śrubowej: złożony z łożyska głowicy, łożyska ogona, łożyska zawieszenia, śruby, obudowy, pokrywy i podstawy.
Urządzenie napędowe: złożone z silnika, reduktora, sprzęgła i podstawy.
Zasada działania
Gdy spiralny wałek się obraca, z powodu grawitacji materiału i tarcia między materiałem a ścianą zbiornika, materiał może być przesuwany tylko wzdłuż przenośnika.
Dno rowka przesuwa się do przodu.Ruch materiałów w łożysku środkowym zależy od naporu materiałów poruszających się do przodu z tyłu.W celu utrzymania spiralnego wału w korzystnym stanie naprężenia, urządzenie napędowe i otwór wyładowczy są zwykle umieszczane na tym samym końcu przenośnika, podczas gdy otwór zasilający jest umieszczony możliwie najbliżej końca drugiego końca.
cechy produktu
1. Prosta konstrukcja i niski koszt.
2. Niezawodna praca, prosta konserwacja i zarządzanie.
3. Kompaktowy rozmiar, mały przekrój i mała powierzchnia podłogi.
4. Może realizować szczelny transport, który sprzyja transportowi materiałów, które są łatwe do latania, gorące i mają silny zapach, zmniejszają zanieczyszczenie środowiska i poprawiają warunki pracy pracowników.
5. Wygodny załadunek i rozładunek.Poziomy przenośnik ślimakowy może być ładowany i rozładowywany w dowolnym miejscu linii transportowej.
Opis ostrza spiralnego
1. Istnieją trzy rodzaje spiralnych ostrzy przenośnika ślimakowego: spirala pełna, spirala taśmowa i spirala ostrzowa.Solidna powierzchnia spiralna nazywana jest metodą s, a jej skok spirali GX jest 0,8 razy większy od średnicy ostrza.Przenośnik ślimakowy typu LS nadaje się do przenoszenia materiałów sypkich i ziarnistych.Powierzchnia spiralna typu pasowego nazywana jest również metodą D.Jego skok spiralny jest taki sam jak średnica spiralnego ostrza.Nadaje się do przenoszenia sypkich i małych kawałków materiałów.Powierzchnia spiralna typu ostrza jest rzadko używana i służy głównie do transportu materiałów o wysokiej lepkości i ściśliwości.W procesie transportu mieszanie i inne procesy są wykonywane w tym samym czasie, a skok spirali jest około 1,2 razy większy od średnicy spiralnego ostrza.
2. Spiralne łopatki przenośnika ślimakowego obracają się w lewo iw prawo.
Opis modelu
Typy przenośników ślimakowych obejmują poziomy stały przenośnik ślimakowy i pionowy przenośnik ślimakowy.Najczęściej stosowanym typem jest poziomy przenośnik ślimakowy stały.Przenośnik ślimakowy pionowy służy do podnoszenia materiałów na niewielką odległość.Wysokość transportowania zwykle nie przekracza 8m.Ostrze spiralne jest typu solid surface.Musi mieć poziomy podajnik ślimakowy, aby zapewnić niezbędny nacisk zasilania.
Parametr
| parametry | spirala Średnica nominalna (mm) średnica spirali (mm) |
Rodzaj | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Pojemność | kąt montażu | 0° | 1,5 | 3,6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3,6 | 5.04 | 7.02 | ||
| Prędkość spiralna n (obr/min) | 12 do 16 | ||||||
| Silnik N (kW) | 0,75-5,5 (według L i kąta) | ||||||
| rozmiar instalacji (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Dopasowanie do odpowiedniego sprzętu | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Li | Dopasowanie do odpowiedniego sprzętu | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Dopasowanie do odpowiedniego sprzętu | ||||||
| Cześć | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Dopasowanie do odpowiedniego sprzętu | ||||||

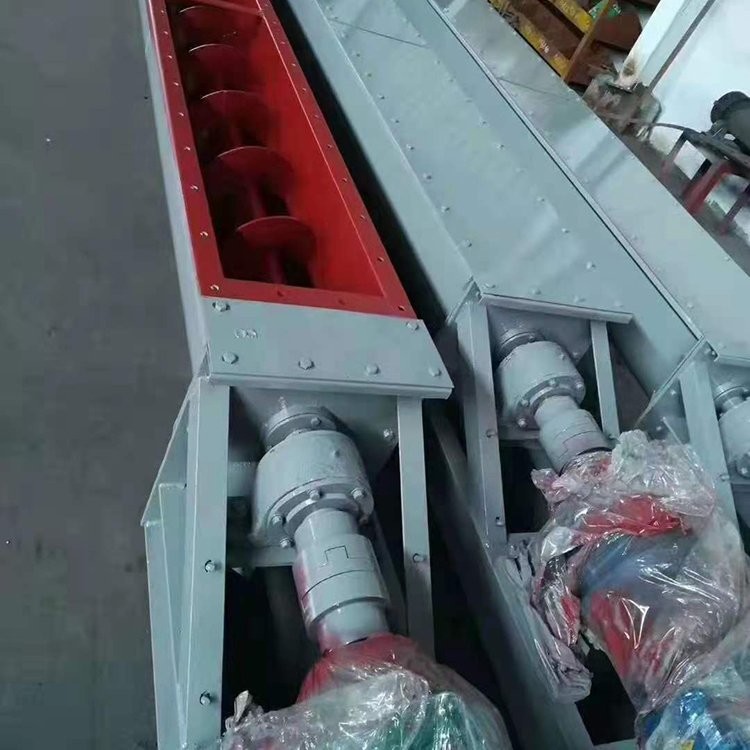

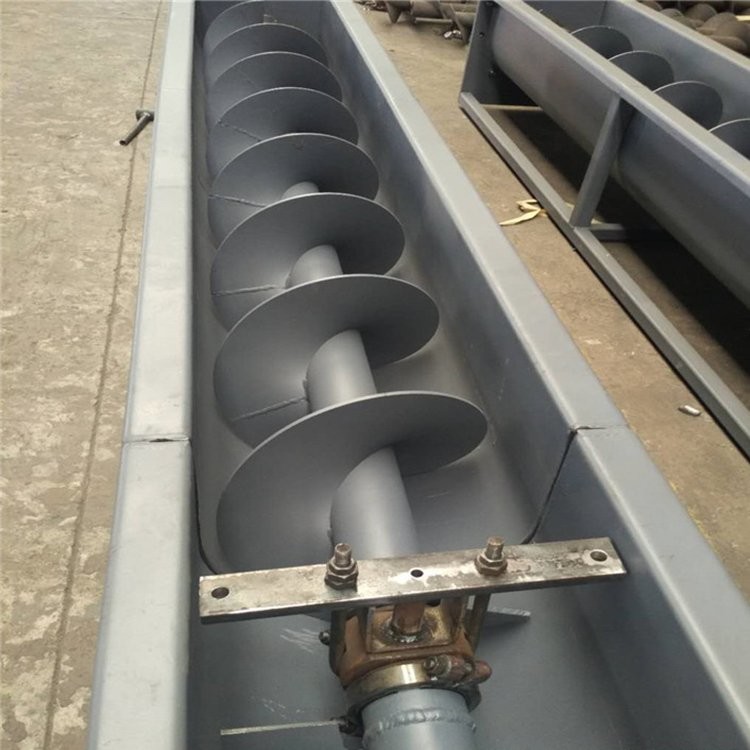

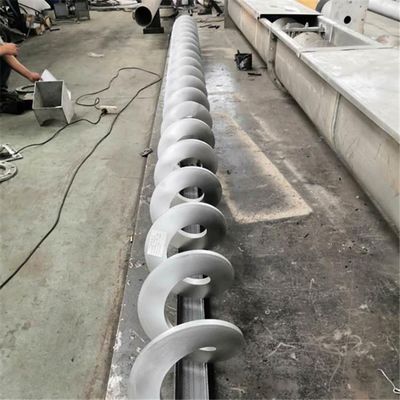

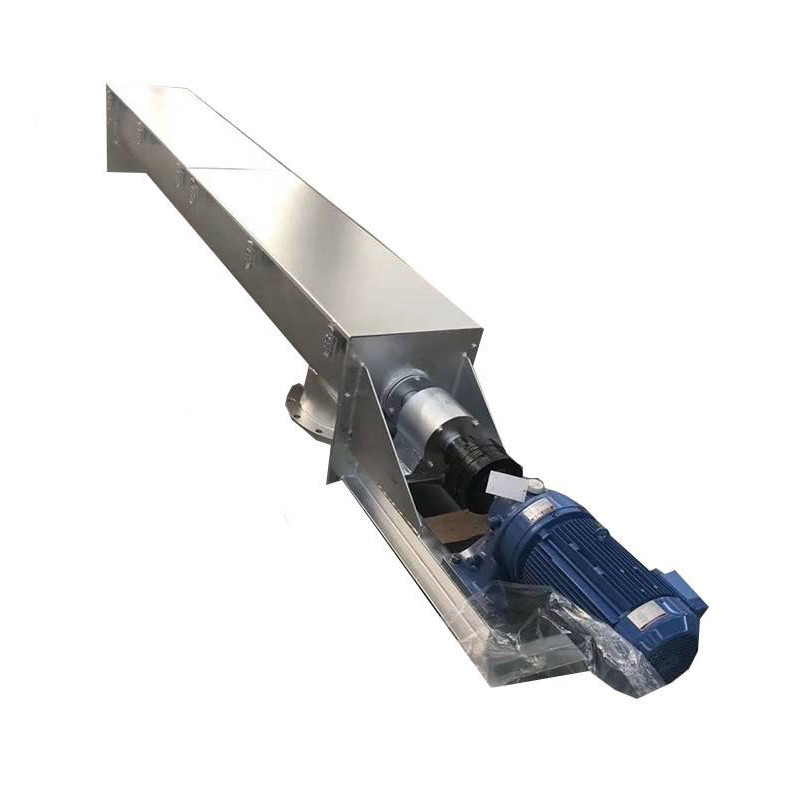

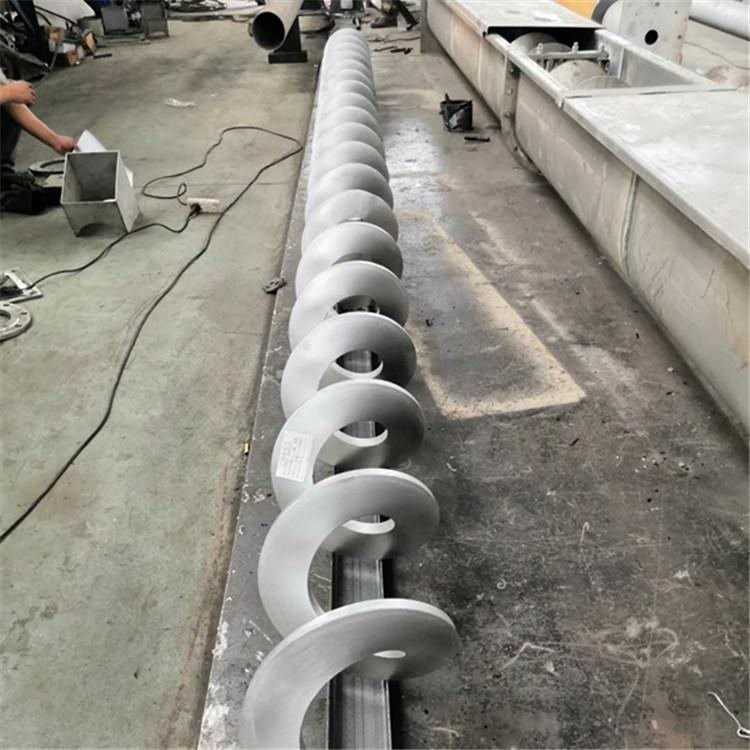

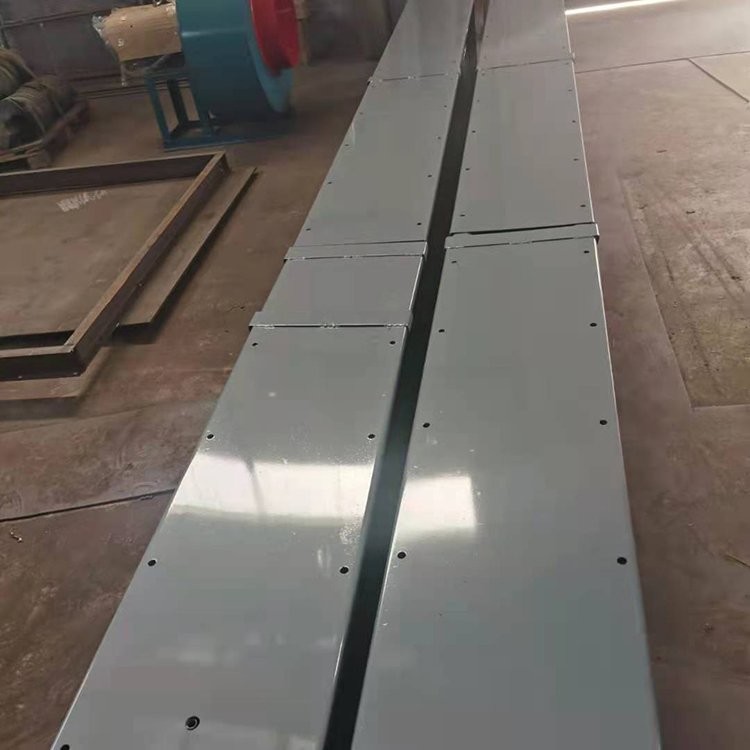

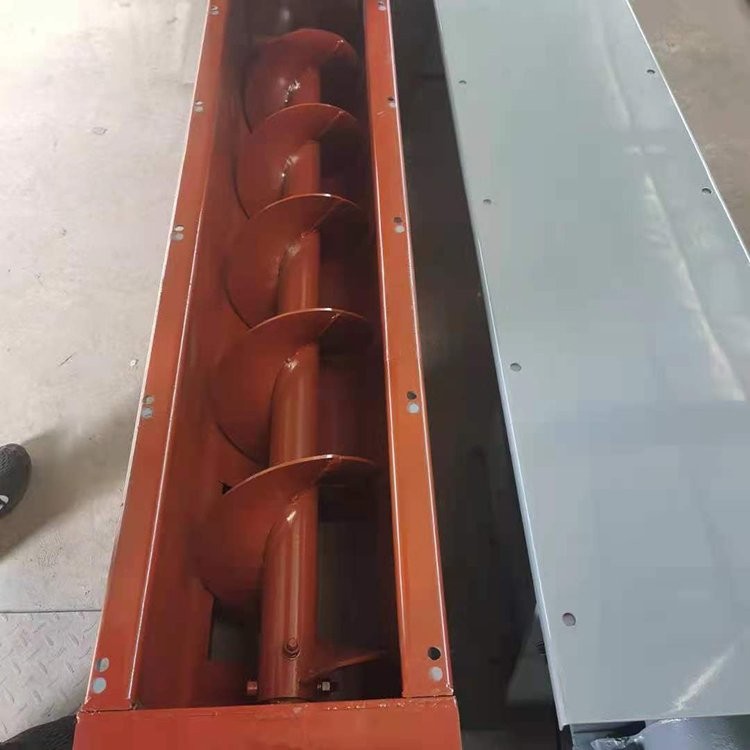

Prawdziwe zdjęcie
