Przenośnik ślimakowy bezwałowy 10 t/h 304 urządzenia do transportu szlamu i żużlu ze stali nierdzewnej.
Stosowane są przenośniki ślimakowedo przenoszenia materiałów sypkich z niemal każdej pozycji (w pionie, poziomie lub pod kątem)i są jedną z najbardziej niezawodnych metod transportu.Przenośnik ślimakowy składa się z rury ze spawaną taśmą stalową uformowaną w ciągłą spiralę.Spirala nazywana jest lotem.
zasada działania
| Parametry | spirala Średnica nominalna (mm) średnica spirali (mm) |
Rodzaj | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Pojemność | kąt montażu | 0° | 1,5 | 3,6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3,6 | 5.04 | 7.02 | ||
| Prędkość spiralna n (obr/min) | 12 do 16 | ||||||
| Silnik N (kW) | 0,75-5,5 (według L i kąta) | ||||||
| rozmiar instalacji (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Dopasowanie do odpowiedniego sprzętu | ||||||
| L | Zgodnie z wymaganiami użytkownika | ||||||
| Li | Dopasowanie do odpowiedniego sprzętu | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Dopasowanie do odpowiedniego sprzętu | ||||||
| Cześć | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Dopasowanie do odpowiedniego sprzętu |
||||||

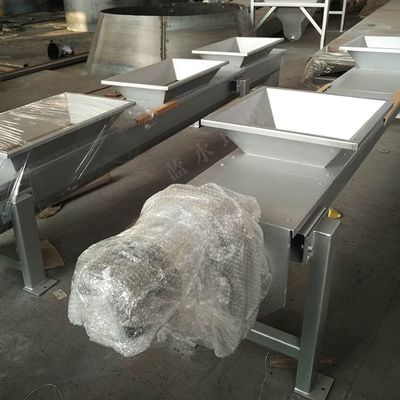

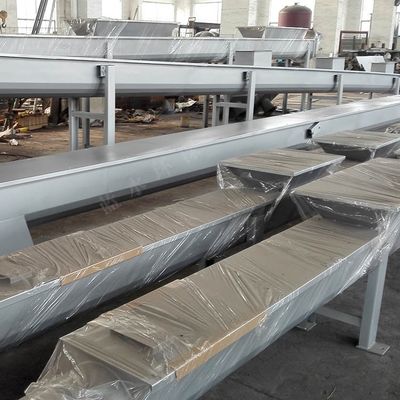

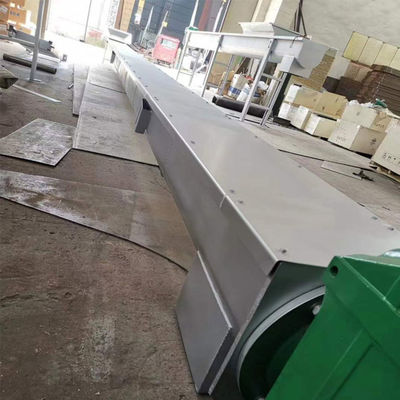

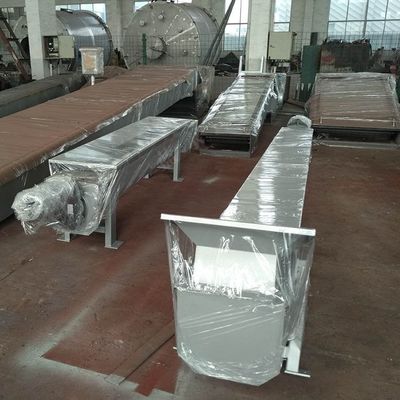

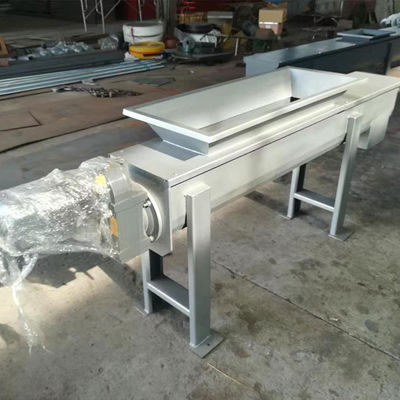

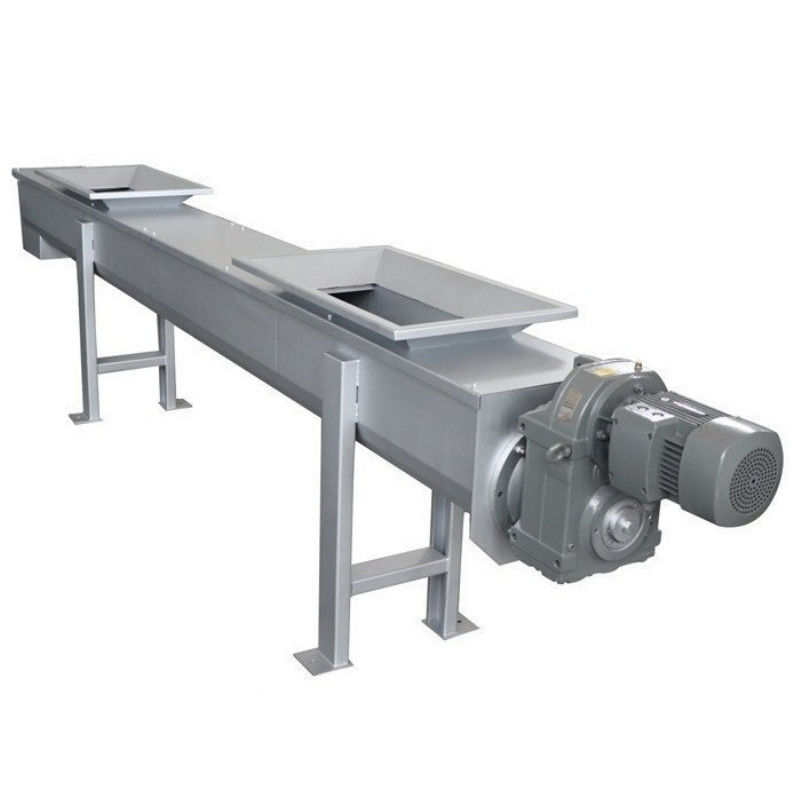

Prawdziwe zdjęcie
