Obrotowy zagęszczacz bębnowy ruchomy pierścień śrubowy wał śrubowy zagęszczanie osadu i odwadnianie wysokie zużycie energii
Krótkie wprowadzenie
Nasza działalność obejmuje urządzenia do oczyszczania przemysłu petrochemicznego, gospodarki wodne komunalne, urządzenia do oczyszczania ścieków komunalnych, urządzenia do oczyszczania ścieków przemysłowych, urządzenia do oczyszczania ścieków bytowych, urządzenia do czystej wody, urządzenia do odwróconej osmozy, uzdatnianie wody, oczyszczalnie ścieków.
Wprowadzenie produktów:
Urządzenie do odwadniania osadów ślimakowych w stosach działa zgodnie z zasadami tego samego kierunku zasilania i wody, odwadniania cienkowarstwowego, odpowiedniego ciśnienia i wydłużenia drogi odwadniania, co rozwiązuje problem łatwego zapychania się urządzeń do odwadniania osadów poprzednich generacji i niemożliwości do oczyszczania osadów niskostężonych i ścieków zaolejonych.Problemy techniczne, takie jak błoto, wysokie zużycie energii, złożona eksploatacja itp., Osiągnęły cel wysokowydajnego i energooszczędnego odwodnienia.Odwadniacz może realizować wysokowydajną flokulację pod warunkiem w pełni automatycznej pracy i stale uzupełniać koncentrację osadu i wyciskanie odwadniania, a na koniec zwracać lub odprowadzać zebrany filtrat.Jest szeroko stosowany w miejskich projektach oczyszczania ścieków i systemach uzdatniania wody w przemyśle spożywczym, skrobiowym, naftowym, farmaceutycznym, chemicznym, papierniczym, skórzanym i innych.
| Parametr/model | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| Filtr - szerokość pasma b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Pojemność przeładunkowa Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| Wymiar obrysu (SxDxW) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
Filtr - prędkość biegu taśmy V(m／min) Skoncentruj moc silnika N1 (KW) |
3.0～15 (sekcja wzbogacająca), 1.2～6.0 (okres odwadniania) | ||||||
| 0,55 | 0,55 | 0,75 | 1,1 | 1,5 | 1,5 | ||
| Moc silnika odwadniającego N2 (KW) | 0,75 | 1,1 | 2.2 | 3,0 | 3,0 | 5.0 | |
| Wysokość rozładowania Hecharge h (mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| Umyć wodę |
Konsumpcja wody (m3／h) |
4.0 | 7,5 | 12,0 | 15,0 | 25,0 | 30,0 |
| Wskaźnik wody (MPa) | ≥0,5 | ||||||
| Skompresowane powietrze |
Zużycie gazu (m3／h) |
0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 |
| Ciśnienie (MPa) | ≥0,7 | ||||||
| Ineding zawartości wody (％) | 99,61/99,0 | ||||||
| Wskaźnik zawartości wody w placku błotnym (％) | 80/78 | ||||||
| Suche błoto (kgds／h·m) | 110~130 | ||||||
| obciążenie hydrauliczne (m3／h·m) | 22~26/12~16 | ||||||
| Rozmiar instalacji (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |

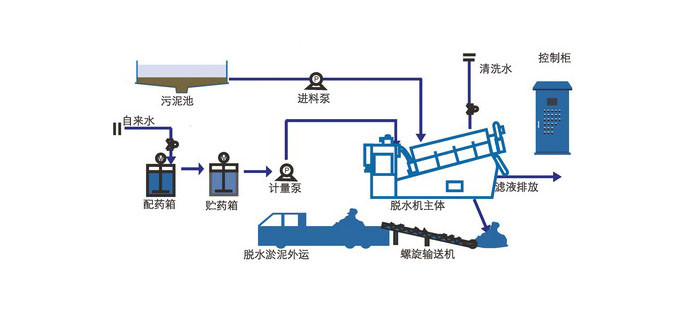

Zasada konstrukcji: Układana maszyna do odwadniania osadów śrubowych integruje w pełni automatyczną szafę sterowniczą, zbiornik flokulacji i odpuszczania, korpus zagęszczania i odwadniania osadu oraz zbiornik cieczy w jednym.Główny korpus to urządzenie filtrujące utworzone przez ułożenie w stos nieruchomego pierścienia i ruchomego pierścienia z przechodzącym przez niego spiralnym wałem.Przednia część to sekcja koncentracji, a tylna to sekcja odwadniania.Szczelina filtracyjna utworzona pomiędzy stałym pierścieniem a ruchomym pierścieniem oraz skok wału ślimakowego stopniowo zmniejszają się od części zagęszczającej do części odwadniającej.Wał śrubowy stale napędza pierścień, aby oczyścić szczelinę filtra, aby zapobiec zatykaniu.Podczas gdy obrót wału ślimakowego popycha szlam z sekcji zagęszczania do sekcji odwadniania i pod działaniem blokującym płyty przeciwciśnieniowej, wytwarzane jest duże ciśnienie wewnętrzne, a objętość jest stale zmniejszana, aby osiągnąć cel wystarczającego odwodnienia .
Odniesienie do wyboru:
Porównanie zalet :
Maszyna do odwadniania osadów śrubowych ze stosem może przetwarzać szlam oleisty, może przetwarzać szlam o niskim stężeniu, może działać w sposób ciągły i automatyczny, zużywać mniej wody do czyszczenia, może tłumić wtórne zanieczyszczenia i jest łatwa w utrzymaniu.Produkowana przez naszą firmę maszyna do odwadniania osadów ślimakowych piętrowo jest kombinowaną maszyną małogabarytową z powiązanymi urządzeniami i szafami sterowniczymi osadzonymi na tej samej podstawie, dzięki czemu instalacja jest bardzo prosta, a ponieważ moc wyjściowa jest niska, ma efekt energetyczny oszczędność.Maszyna do odwadniania osadów ślimakowych może być obsługiwana automatycznie za pomocą prostej obsługi, a jednocześnie może być również używana do bezobsługowej pracy ciągłej, wybierając zastosowanie urządzenia do rozpuszczania flokulantów polimerowych (produktów ciekłych);Nie ma zapychania się konstrukcji maszyny, dzięki czemu nie ma problemu z czyszczeniem odzysku ze względu na zmniejszoną wydajność, a jedynie szlam sączący się z sekcji odwadniania może być wypłukany.

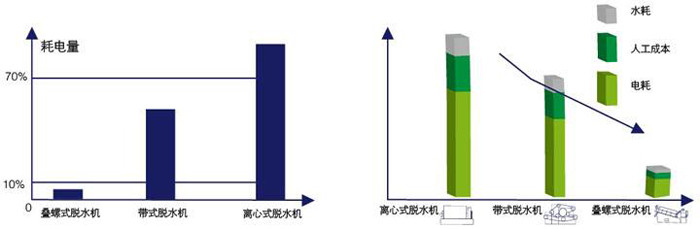

◆Schemat porównawczy ułożonej maszyny do odwadniania osadów ślimakowych i tradycyjnej maszyny do odwadniania◆
1. Szeroko stosowane:
2. Nadaje się do osadów w ściekach komunalnych, żywności, napojach, przemyśle chemicznym, skórzanym, spawalniczym, papierniczym, drukarskim i farbiarskim, farmaceutycznym i innych.
3. Nadaje się do odwadniania osadów o wysokim i niskim stężeniu.Przy odwadnianiu osadów o niskim stężeniu (2000mg/L~) nie ma potrzeby budowania zbiorników zagęszczających i magazynowych, co zmniejsza koszty budowy i ogranicza uwalnianie fosforu oraz powstawanie zapachów beztlenowych.
2. Prosta konstrukcja:
1. Kompaktowa konstrukcja, odwadniacz zawiera elektryczną szafę sterowniczą, zbiornik dozujący, zbiornik do mieszania flokulacji i główny korpus odwadniacza.
2. Zajmuje mało miejsca i jest łatwy do naprawy i wymiany;jest mały i łatwy do przenoszenia.
3. Niełatwe do zablokowania:
1. Posiada funkcję samooczyszczania.Nie ma potrzeby czyszczenia, aby zapobiec zatykaniu się filtra, zmniejszyć ilość spłukiwanej wody oraz zmniejszyć obciążenie obiegu wewnętrznego.
2. Dobra w odwadnianiu oleistego osadu.
4. Praca przy niskiej prędkości:
1. Prędkość obrotowa wału ślimakowego wynosi około 2 ~ 3 obroty na minutę, przy niskim zużyciu elektrody.
2. Niewiele awarii, niski poziom hałasu i wibracji, bezpieczna praca.
5. Prosta obsługa:
1. Poprzez elektryczną szafę sterowniczą jest on połączony z maszyną bąbelkową, pompą błotną, pompą dozującą itp., aby zapewnić ciągłą bezobsługową pracę przez 24 godziny.
2. Codzienny czas konserwacji jest krótki, a czynności konserwacyjne są proste.
6. Trwałe:
1. Prawie cały korpus maszyny wykonany jest ze stali nierdzewnej, co może zmaksymalizować żywotność.
2. Tylko wałek śrubowy i ruchomy pierścień są częściami zamiennymi, a żywotność jest długa.
