Chiny Wysokowydajny system zgarniacza szlamu Obwodowa maszyna transmisyjna Typ półmostka Tryb otaczającego napędu
Krótkie wprowadzenie
Firma Longdai Co., Ltd z siedzibą w Yixing, zaawansowanym i pięknym mieście w prowincji Jiangsu w Chinach, jest dostawcą sprzętu przetwórczego dla przemysłu petrochemicznego, specjalizującym się w przetwarzaniu środowiskowym i integracji niezależnych badań i rozwoju, projektowania, generalnego wykonawstwa, produkcji sprzętu do ochrony środowiska i odpowiednich zaopatrzenie w materiały.
Parametry
| Numer modelu/parametry | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Średnica basenu Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Głębokość basenu H(m) | 3,5 ~ 4,5 (zgodnie z wymaganiami użytkownika) | |||||||||
| Głębokość wody przy basenie H2(m) | 3.0～4.0 (zgodnie z wymaganiami użytkownika) | |||||||||
| Wokół prędkości linii v(m／min) | 2,0 ~ 3,0 | |||||||||
| Wymiary koła chodzącego (mm) | Φ400x120 | Φ120x450 | ||||||||
| moc silnika N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| rozmiar instalacji (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| b | Zgodnie z wymaganiami użytkownika | |||||||||
| H3 | Zgodnie z wymaganiami użytkownika | |||||||||
| L | Zgodnie z wymaganiami użytkownika | |||||||||
| Wokół ciśnienia koła P1(KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Obciążenie pionowe platformy centralnej P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Obciążenie środkowe obciążenia środkowego P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Podanie
Odsysacz jednorurowy (dwururowy) z napędem centralnym typu ZCX nadaje się do dużych i średnich osadników z obwodowym poborem wody, obwodowym zrzutem wody i centralnym zrzutem osadu.Stosowany jest głównie do odsysania i opróżniania osadników wtórnych miejskich oczyszczalni ścieków.
Struktura i zasada działania

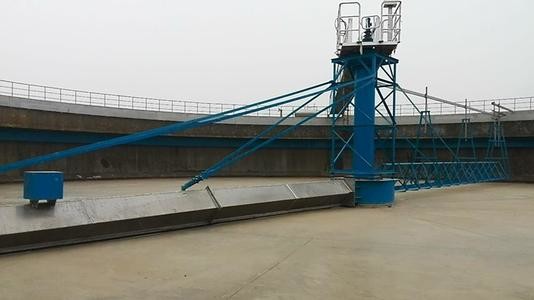

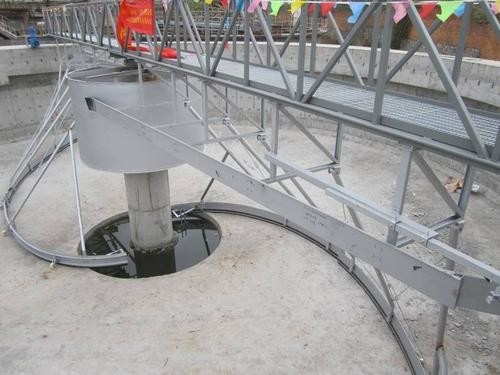

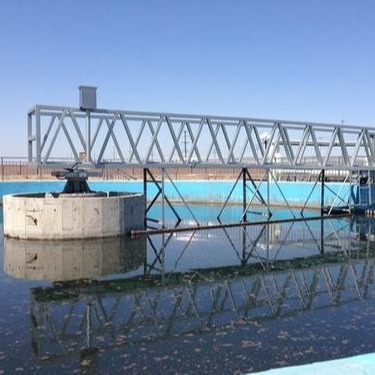

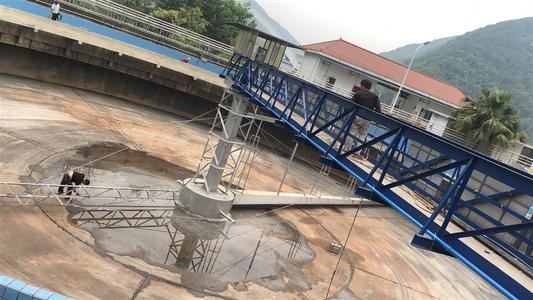

Sprzęt przyjmuje centralną transmisję i pionową ramę.Ścieki dostają się do otaczającego zbiornika rozprowadzającego wodę i spływają równomiernie do basenu przez otwory rozprowadzające wodę na dnie zbiornika.Pod działaniem obwodowego płaszcza zatrzymującego wodę woda spływa z dna basenu do środka, a szlam zależy od własnej wagi.Osad osadza się na dnie basenu, tworząc separację szlam-woda.Urządzenie napędzające wprawia w ruch centralną ramę pionową oraz wprawia w ruch ramię zgarniacza i rurę ssącą.Pod działaniem ciśnienia hydrostatycznego osad równomiernie wpływa do króćca ssawnego umieszczonego na rurze ssawnej, a następnie przechodzi przez wylot centralny.Rura szlamowa jest odprowadzana z basenu przez zawór tulejowy studni spustowej szlamu.Ilość odprowadzanego szlamu można regulować stopniem podnoszenia zaworu tulejowego.Szumowina na powierzchni wody jest zgarniana do krawędzi basenu za pomocą odpieniacza żużla, a następnie zgarniana do kanalizacji za pomocą grabi zgarniających i odprowadzana z basenu;podczas gdy supernatant jest odprowadzany do rynny wylotowej wody przez trójkątną płytę jazu wylotowego wody.
Główne cechy
1. Koryta wlotowe i wylotowe wokół osadnika są zaprojektowane z sekcjami bocznymi, aby zapewnić równomierne rozprowadzanie i odpływ wody wokół osadnika.
2. Urządzenie napędowe przyjmuje kombinację śrubowego reduktora biegów i reduktora ślimakowego, aby zapewnić wyjściowy moment obrotowy i prędkość, a efekt transmisji jest wysoki;reduktor wyposażony jest w zabezpieczenie przed nadmiernym momentem obrotowym, które jest bezpieczne i niezawodne w działaniu.
3. Gdy φ≤40m stosuje się słomkę jednostronną, a jeśli φ>40m stosuje się słomkę dwustronną.
4. Rura ssąca osadu wykorzystuje poziomą perforowaną rurę do odprowadzania osadu, co nie zakłóca przepływu gęstości w zbiorniku i zapewnia stabilność wody.
5. Odsysanie szlamu na stożkowej rurze ssącej szlamu jest wyjątkowo zaprojektowane i przyjmuje zmienny skok otworów, od wewnątrz na zewnątrz, od małych do dużych, aby zapewnić zrównoważone zasysanie szlamu na dnie całego stawu, zwiększyć stężenie ssania szlamu i oszczędzać moc przepływu wstecznego osadu.
6. Istnieją dwa sposoby szumowania: szumowanie płytowe i szumowanie rurowe (pierwszy jest stosowany konwencjonalnie).
7. Sprzęt jest łatwy w obsłudze, a jego działaniem można bezpośrednio sterować lokalnie/zdalnie.
Główne parametry i tabela rozmiarów instalacji
Schemat i schemat instalacji
1. Most roboczy 2. Napęd belki końcowej 3. Płyta przelewu wody 4. Lej żużla 5. Zgarniacz 6. Płyta zgarniacza żużla 7. Cylinder stabilizujący 8. Wspornik i kolektor prądu 9. System zgarniania błota 10. Kratownica 11. Szumowina przegroda 12. Szczotka do czyszczenia zlewu
Pakowanie i dostawa
1. Wodoodporne opakowanie z międzynarodowym standardem eksportowym przez kontener 20 stóp, 40 stóp, 40 KM.Okucia sprzętowe, silnik elektryczny i szafka zasilająca zostaną zapakowane w drewnianą skrzynkę lub żelazne pudełko.Inny sprzęt zostanie zapakowany w plastikową tkaninę Color-Stripes.
2. Cały rozmiar maszyn roślinnych jest duży, jak zwykle, więc użyjemy wodoodpornej szmatki do spakowania ich wszystkich.Silnik, skrzynię biegów lub inne łatwo uszkodzone części włożymy do pudełka.Posiadamy profesjonalny dział wysyłki, postarają się jak najlepiej zapisać ilość kontenerów.
Dlaczego właśnie my?
1. Longdai ma więcej niż 10 lat doświadczenia w oczyszczaniu ścieków i osadów.
2. Wprowadzamy Niemiecki technologii, dlatego nasz produkt jest dużo lepiej niż inni chińscy producenci.
3. Używamy tylko najlepszych części od najlepszego dostawcy.
4. Posiadamy własne centrum badawczo-rozwojowe i kompletny system produkcji.
